用途：一般道・橋梁他カスタムオーダー可能なユニバーサルタイプ。

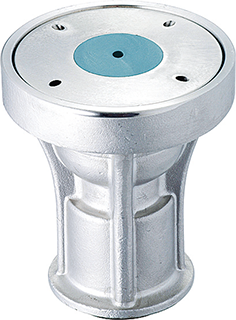

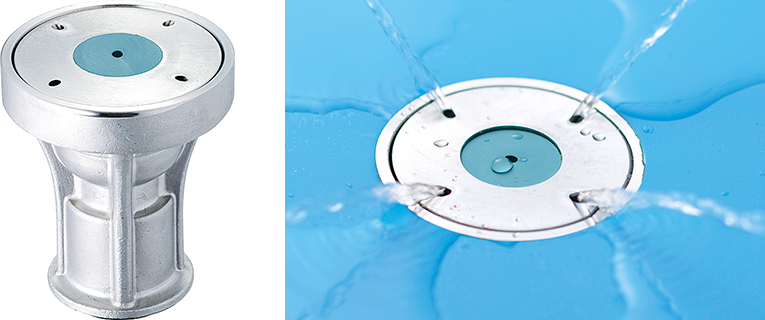

散水キャップ着脱式ノズル[オールステンレス製] TC-701 series
現場の状況により選べる3タイプをご用意しました。
現場の状況に合わせて3つのタイプから選ぶことが可能で、変則的な散水孔数にも対応のできるバリエーション豊かなシリーズです。
また、701シリーズの全ては埋設後にRIシリーズに変換も可能なユニバーサルタイプのノズルです。
機能紹介
- 散水孔清掃／ノズル内部清掃はキャップを緩めるだけで可能。
- 管内清掃／キャップを完全に外すため、ポンプのON・OFFが必要。

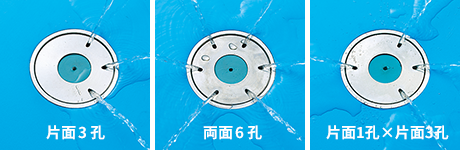

散水仕様
代表的な仕様
| 散水数 | 散水角度 | 散水孔径(φ)(mm) | 接続口径(φ)(mm) |
|---|---|---|---|
| 片面３孔 | 30° | 3 | 22 |
| 45° | |||
| 片面４孔 | 30° | 3 | 22 |
| 45° |
- 上記以外の仕様も受け付けています。「ノズル散水仕様一覧」をご確認の上、お問い合わせ下さい。
- 接続口径はφ22以外にも対応可能です。詳しくはこちらをご覧下さい。

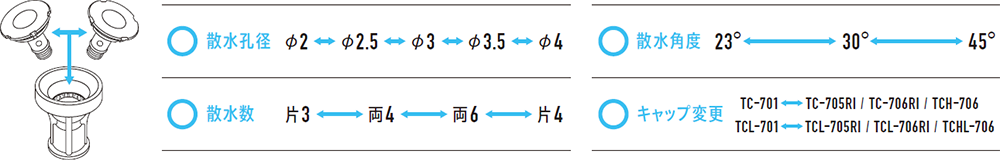

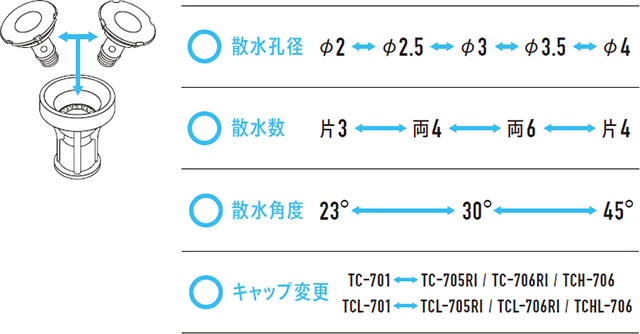

埋設後の仕様変更
埋設後でも下記項目の○ものは、散水キャップを変更することで仕様変更できます。
TC-701 用途：一般道
幅広い用途で使用できるスタンダードタイプです。

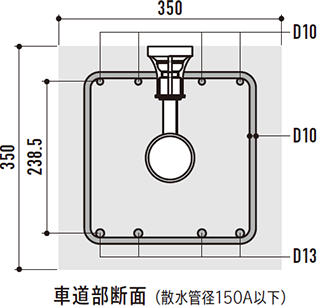

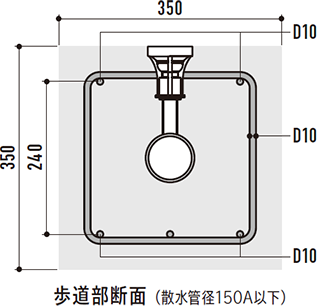

標準埋設詳細図

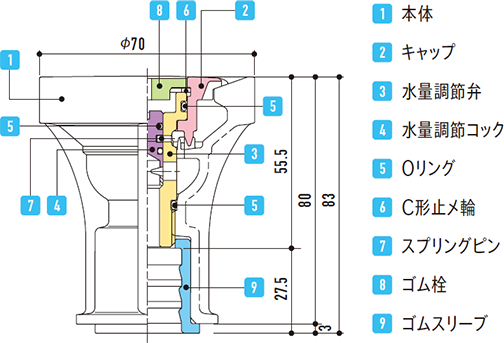

寸法図
TCL-701 縦型 用途：橋梁・縁石
高さを抑えたタイプで境界ブロック等に最適です。

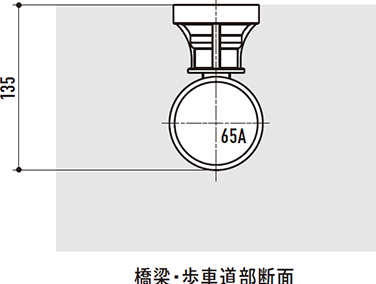

標準埋設詳細図

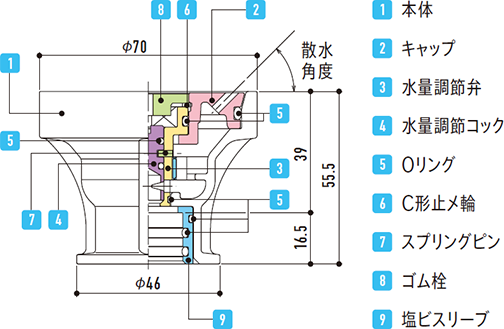

寸法図
TCL-701 横型 用途：橋梁・屋上
縦型よりもさらに埋設深さを抑えることが可能な横口タイプです。

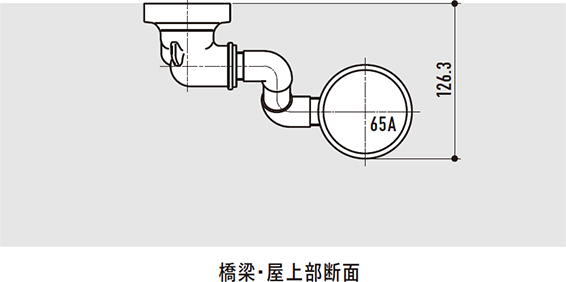

標準埋設詳細図

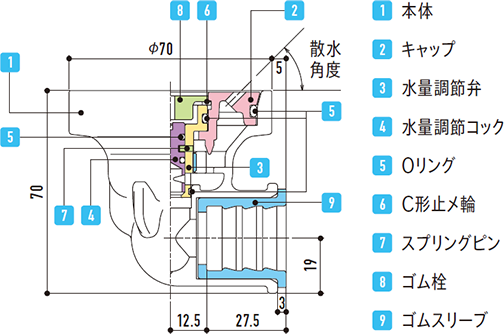

寸法図
- 見積依頼の際は、お問い合わせフォームにお客様情報と、「製品名」、「散水角度」、「散水仕様(片面/両面)」、「散水孔数」、「個数」、「 採用予定場所(駐車場/道路)」などをご入力の上、送信して下さい。
- CADデータをご希望の際は、下記リンクバナーよりCADダウンロードページ専用フォームへ移動し、お客様情報をご入力の上、送信して下さい。

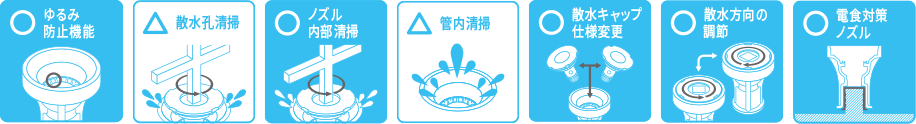

メンテナンス・特徴
ノズル内部清掃
十字ハンドルで調整弁をゆるめると散水キャップが持ち上がり、水圧によりノズル内部の清掃ができます。
ノズル内部清掃
十字ハンドルで調整弁をゆるめると散水キャップが持ち上がり、水圧によりノズル内部の清掃ができます。
ノズル内部清掃
十字ハンドルで調整弁をゆるめると散水キャップが持ち上がり、水圧によりノズル内部の清掃ができます。
TC/TCLシリーズのメンテナンス
ノズル清掃、散水方向の調整、散水キャップの使用変更、水量調整方法についてはこちらをご覧ください。
