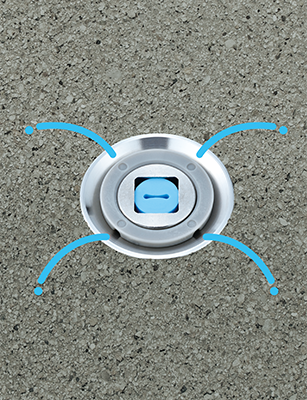

散水孔開閉式ノズル　TC-506

コストパフォーマンス性に優れた散水孔開閉式ノズル

ステンレス製の新開発コンパクトボディーがコストメリットを生み出します。
また、調整弁はASANO TC-70シリーズでも実績のあるものを使用しているので安心です。

用途：一般道・駐車場

ステンレスキャップタイプ

強度と耐久性に優れたオールステンレス製。多くのクルマの往来が考えられる現場にも使用可能なモデルです。

用途：歩道・駐車場

樹脂キャップタイプ

キャップを樹脂製にすることで、更なるコストメリットを発揮。コストが重要視される現場にオススメのモデルです。
※樹脂キャップは性質上、使用状況によっては破損の可能性があります。

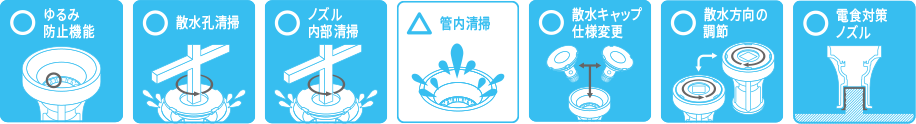

機能紹介

• 散水孔清掃／ノズル内部清掃はキャップを緩めるだけで可能。
• 管内清掃／キャップを完全に外すため、ポンプのON・OFFが必要。

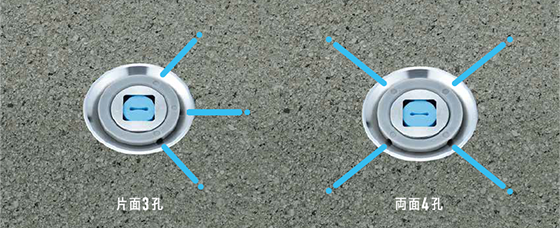

散水仕様

代表的な仕様

• 接続口径はΦ22 以外にも対応可能です。詳しくはこちらをご覧ください。
• 散水角度0°仕様の本体は35°のものと共通で、キャップのみ0°仕様を使っています。よって散水距離によっては、水平散水の効果が得られない場合があります。
• ステンレスキャップタイプの散水孔径はΦ3 のみです。

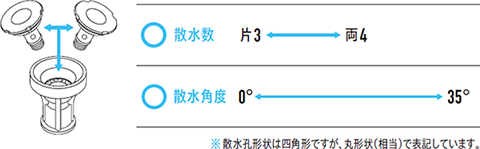

埋設後の仕様変更

埋設後でも下記項目の○ものは、散水キャップを変更することで仕様変更できます。

ノズル交換早見表

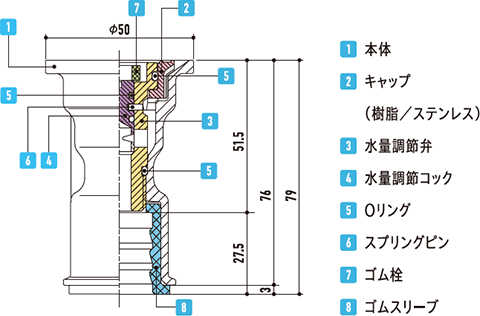

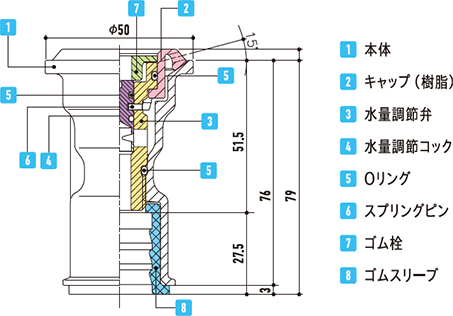

寸法図

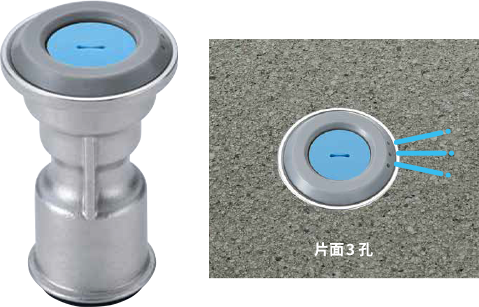

TC-506L　用途：一般道( 路肩)・駐車場

樹脂製キャップを採用し、高いコストメリットを発揮するモデル。底角度での散水が可能で、幅広いシーンで使用できます。。

散水仕様

メンテナンス・特徴

•

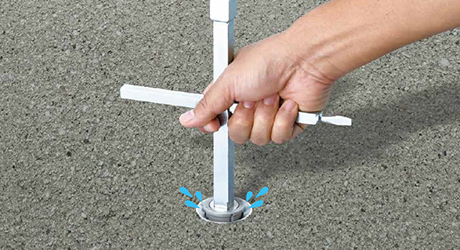

  簡単清掃

  十字ハンドルで調整弁をゆるめると散水キャップが持ち上がり、散水孔及びノズル内部の清掃が水圧により一度でできます。

•

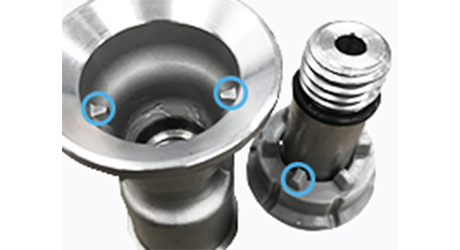

  ゆるみ防止機能

  本体、キャップ共突起部を設け、外部圧力によるキャップのゆるみを防止する、弊社の独自構造です。

目詰まり対策

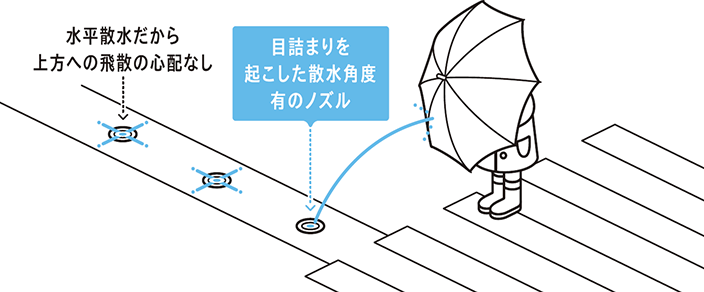

新たに散水角度0°の水平散水式を追加。水平散水で目詰まりしても上方へ大きく飛散することがないため、歩道や歩行者にも優しく、車にも直接水がかかることもないため安心です。

TC/TCLシリーズのメンテナンス

ノズル清掃、散水方向の調整、散水キャップの使用変更、水量調整方法についてはこちらをご覧ください。
