用途：歩道・駐車場歩道や駐車場に適した水平散水ノズル。

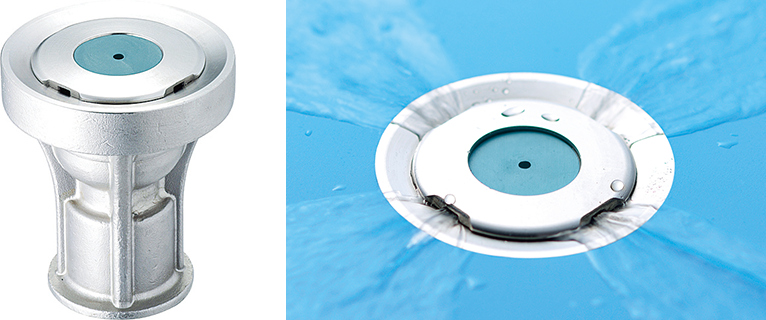

散水孔開閉式ノズル（ 水平散水式ノズル）[オールステンレス製] TC-705
人にもクルマにも優しい水平散水ノズル。
水平散水で地面より上方へ飛び上がらない仕様により、歩道や駐車場などを利用する歩行者にも優しく、クルマにも直接水がかかることもないため安心です。本体共通で散水角度0°／20°からお選びいただけます。また、TC-706同様にメンテナンス性・耐久性の優れた水平散水ノズルです。

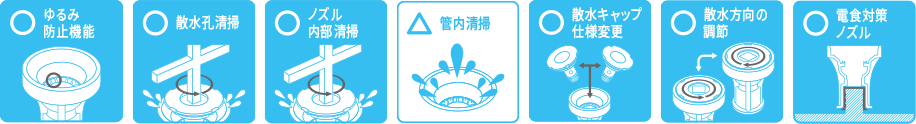

機能紹介
- 散水孔清掃／ノズル内部清掃はキャップを緩めるだけで可能。
- 管内清掃／キャップを完全に外すため、ポンプのON・OFFが必要。

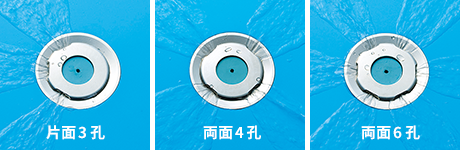

散水仕様
代表的な仕様
| 散水数 | 散水角度 | 散水孔径(φ)(mm) | 接続口径(φ)(mm) |
|---|---|---|---|
| 片面３孔 | 20° | 3 | 22 |
| 両面４孔 | 0° | 3 | 22 |
- 上記以外の仕様も受け付けています。「ノズル散水仕様一覧」をご確認の上、お問い合わせ下さい。
- 接続口径はφ22以外にも対応可能です。詳しくはこちらをご覧下さい。

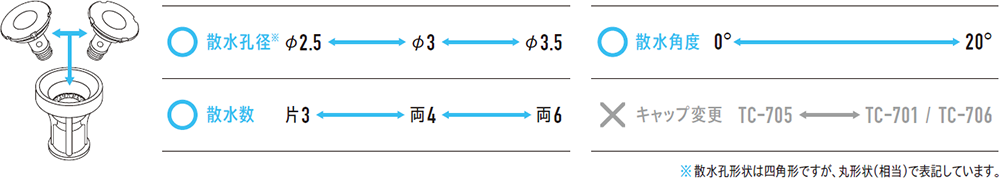

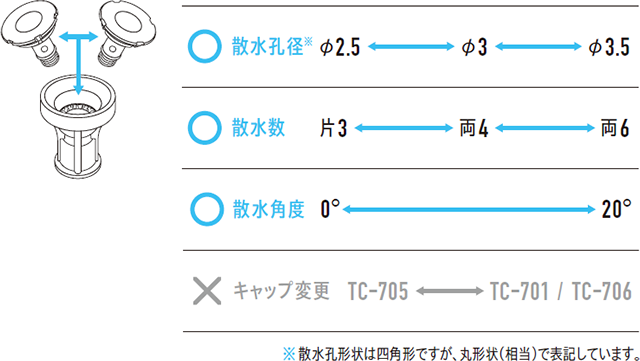

埋設後の仕様変更
埋設後でも下記項目の○ものは、散水キャップを変更することで仕様変更できます。

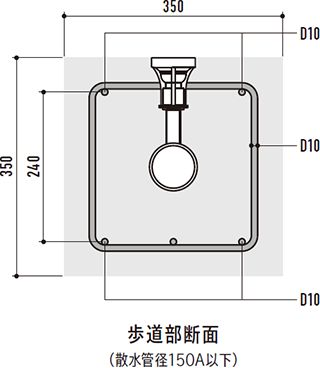

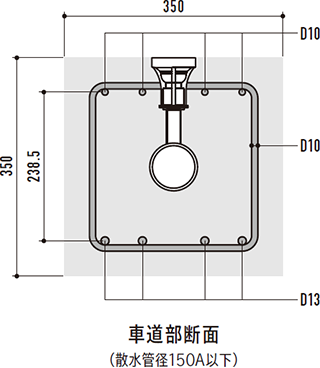

標準埋設詳細図

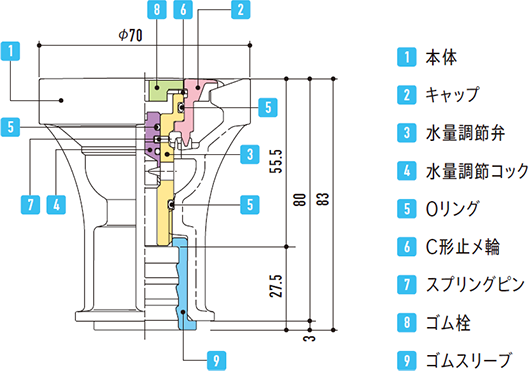

寸法図
- 見積依頼の際は、お問い合わせフォームにお客様情報と、「製品名」、「散水角度」、「散水仕様(片面/両面)」、「散水孔数」、「個数」、「 採用予定場所(駐車場/道路)」などをご入力の上、送信して下さい。
- CADデータをご希望の際は、下記リンクバナーよりCADダウンロードページ専用フォームへ移動し、お客様情報をご入力の上、送信して下さい。
メンテナンス・特徴

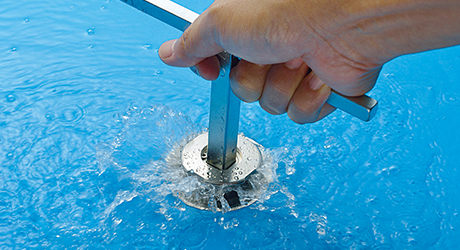

簡単清掃
十字ハンドルで調整弁をゆるめると散水キャップが持ち上がり、散水孔及びノズル内部の清掃が水圧により一度でできます。

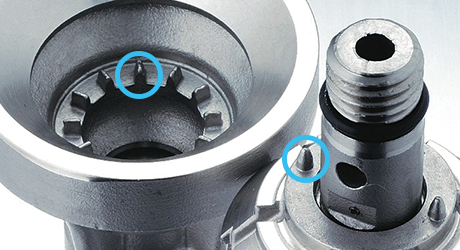

ゆるみ防止機能
本体、キャップ共突起部を設け、外部圧力によるキャップのゆるみを防止する、弊社の独自構造です。
TC/TCLシリーズのメンテナンス
ノズル清掃、散水方向の調整、散水キャップの使用変更、水量調整方法についてはこちらをご覧ください。
