用途：一般道・駐車場様々な場所に適したスタンダードモデル。

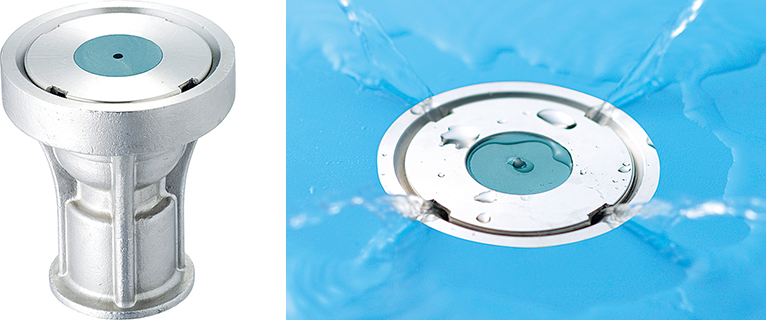

散水孔開閉式ノズル[オールステンレス製] TC-706
メンテナンス性に優れた、散水孔開閉式ノズル。
散水孔は開閉仕様のため、孔詰まりも簡単に清掃が可能なメンテナンス性に優れたノズルです。
30°・45°共に専用本体をご用意しており、構成部品も少なく耐久性に優れ長期に渡り安定した散水を可能にしています。

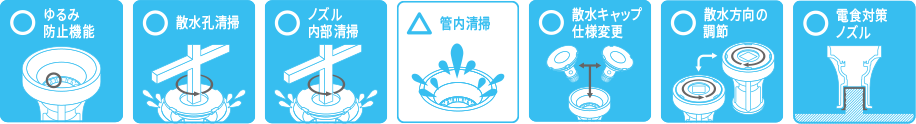

機能紹介
- 散水孔清掃／ノズル内部清掃はキャップを緩めるだけで可能。
- 管内清掃／キャップを完全に外すため、ポンプのON・OFFが必要。

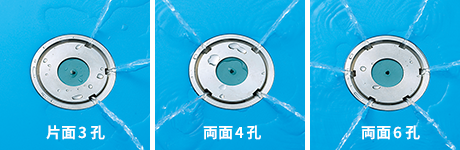

散水仕様
代表的な仕様
| 散水数 | 散水角度 | 散水孔径(φ)(mm) | 接続口径(φ)(mm) |
|---|---|---|---|
| 片面３孔 | 30° | 3 | 22 |
| 45° | |||
| 両面４孔 | 30° | 3 | 22 |
| 45° |
- 上記以外の仕様も受け付けています。「ノズル散水仕様一覧」をご確認の上、お問い合わせ下さい。
- 接続口径はφ22以外にも対応可能です。詳しくはこちらをご覧下さい。

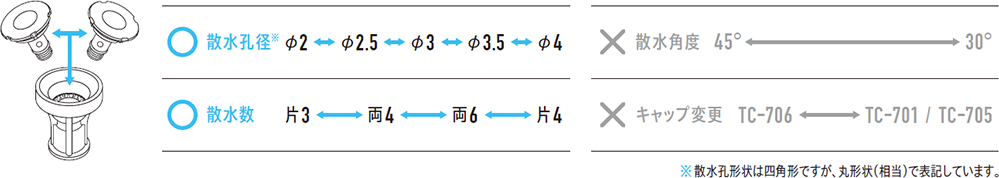

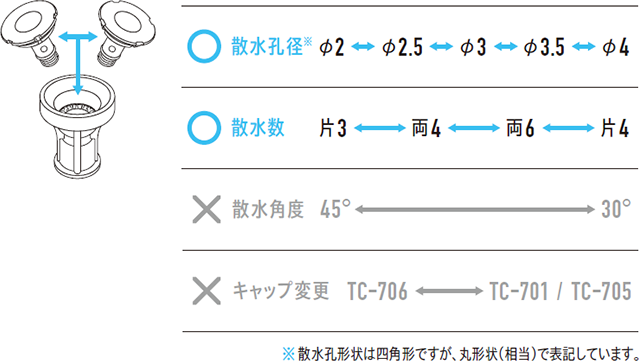

埋設後の仕様変更
埋設後でも下記項目の○ものは、散水キャップを変更することで仕様変更できます。

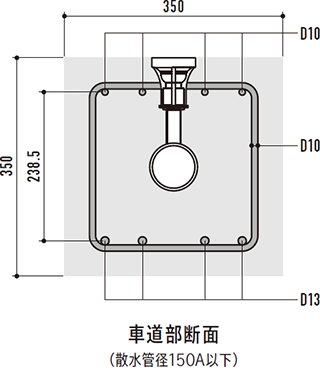

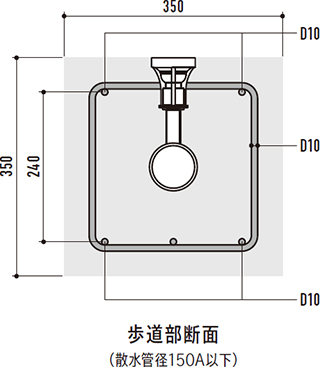

標準埋設詳細図

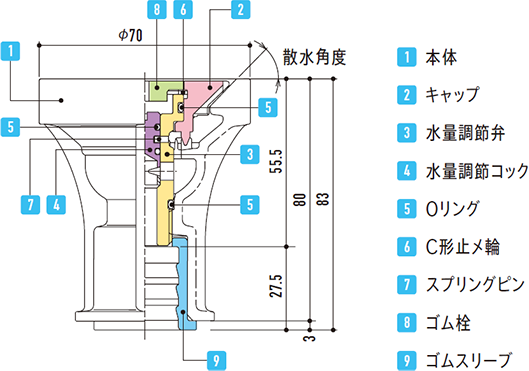

寸法図
- 見積依頼の際は、お問い合わせフォームにお客様情報と、「製品名」、「散水角度」、「散水仕様(片面/両面)」、「散水孔数」、「個数」、「 採用予定場所(駐車場/道路)」などをご入力の上、送信して下さい。
- CADデータをご希望の際は、下記リンクバナーよりCADダウンロードページ専用フォームへ移動し、お客様情報をご入力の上、送信して下さい。
メンテナンス・特徴

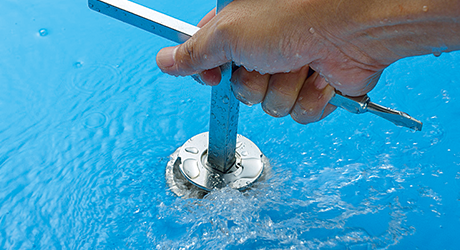

簡単清掃
十字ハンドルで調整弁をゆるめると散水キャップが持ち上がり、散水孔及びノズル内部の清掃が水圧により一度でできます。

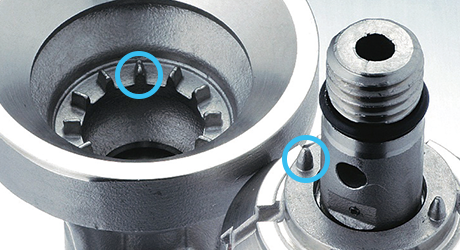

ゆるみ防止機能
本体、キャップ共突起部を設け、外部圧力によるキャップのゆるみを防止する、弊社の独自構造です。
TC/TCLシリーズのメンテナンス
ノズル清掃、散水方向の調整、散水キャップの使用変更、水量調整方法についてはこちらをご覧ください。
