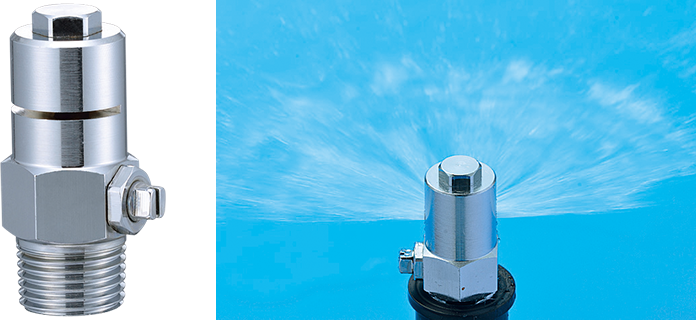

露出型散水ノズル SP series

SP-180 C3604メッキ仕上げ 用途:屋根・軒下・橋梁

屋根・軒下・橋梁散水用の調整機能付き露出ノズル。
片側180°方向に面散水し、調整機能付なので水量も調整が可能です。上部キャップを外すとノズル内部清掃が可能です。

散水仕様

散水穴径 散水仰角 散水方位角 接続口径
スリット1mm/1.5mm 水平 片面180° 1/2B
ポンプ圧 散水量/毎分(ℓ) 飛距離(m)
0.4kgf/cm2 4.3 1.0
0.9kgf/cm2 6.4 1.5
1.6kgf/cm2 8.5 2.0
※スリット1mmのデータです。

寸法図

SP-G35 C3604メッキ仕上げ 用途:屋根・軒下

屋根・軒下・橋梁散水用の調整機能付き露出ノズル。
片側180°方向に35°の角度で面散水し、調整機能により水量の調整が可能です。上部キャップを外すとノズル内の清掃もできます。

散水仕様

散水穴径 散水仰角 散水方位角 接続口径
φ6 35° 片面180° PT 1/2(4分15A)

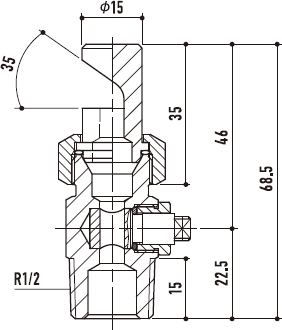

寸法図

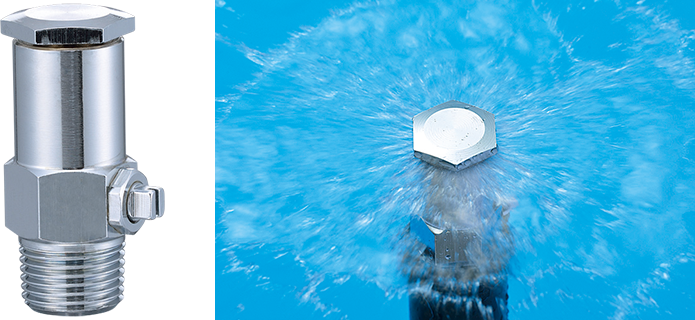

SP-360 C3604メッキ仕上げ 用途:屋根

屋根散水用の調整機能付き露出ノズル。
全面360°方向に面散水し、調整機能付なので水量も調整が可能です。上部キャップを外すとノズル内部清掃が可能です。

散水仕様

散水穴径 散水仰角 散水方位角 接続口径 調整コック
スリット1mm 水平 全面360° 1/2B 付き
※散水量はSP-180の2倍で検討ください。
ポンプ圧 散水量/毎分(ℓ) 飛距離(m)
0.4kgf/cm2 4.3 1.0
0.9kgf/cm2 6.4 1.5
1.6kgf/cm2 8.5 2.0
※スリット1mmのデータです。

寸法図

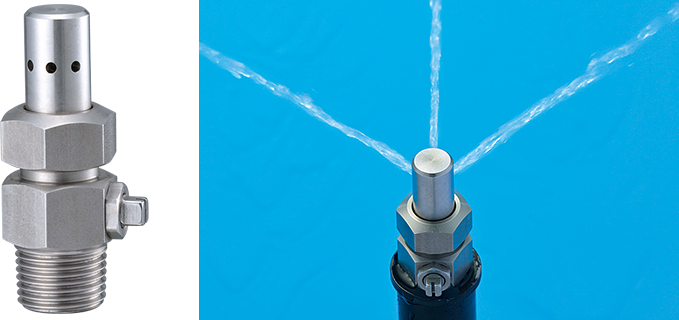

SP-T SUS303 用途:一般道(路肩)・橋梁

一般道の路肩や中央分離帯から散水するノズル。(調整機能付き)
縦施工タイプなので無駄にスペースを取りません。ナットを取り外すと内部清掃が可能です。

散水仕様

散水孔径 散水方位角 接続口径
φ2・φ2.5・φ3 45°割出し 1/2B
※その他の仕様はお問い合わせください。

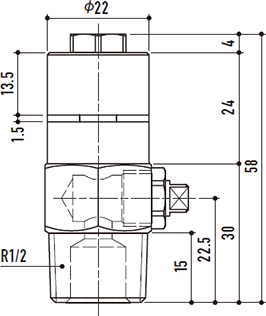

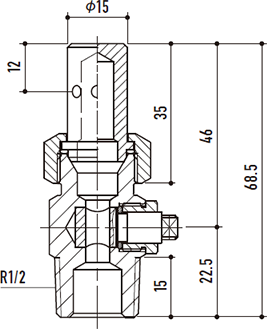

寸法図

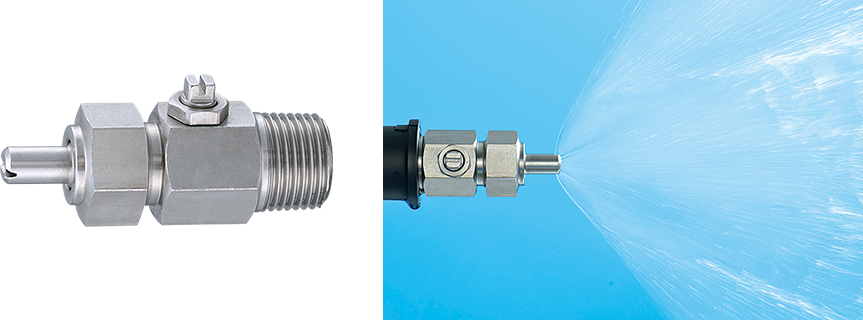

SP-Wワイド SUS303 用途:一般道(路肩)・橋梁

一般道の路肩や軒下から散水するノズル。(調整機能付き)
ノズル先端角度が任意に調整可能です。ナットを取り外すと内部清掃が可能です。

散水仕様

散水形状 散水孔径 散水角度 噴射広角 接続口径
扇型散水 φ3相当 調節可能(上下・左右15°) 80° 1/2B
ポンプ圧 散水量/毎分(ℓ) 飛距離(m)
0.5kgf/cm2 3 2
1.0kgf/cm2 4 2.5
1.5kgf/cm2 4.8 3
2.0kgf/cm2 5.6 3.5
※調節弁全開時・設置高35cm時

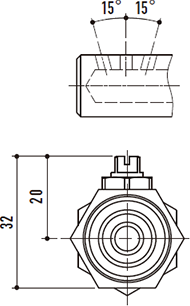

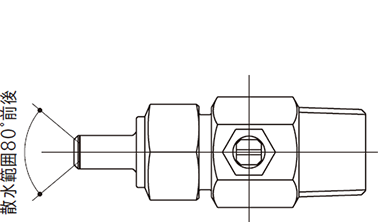

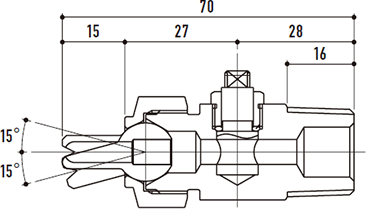

寸法図

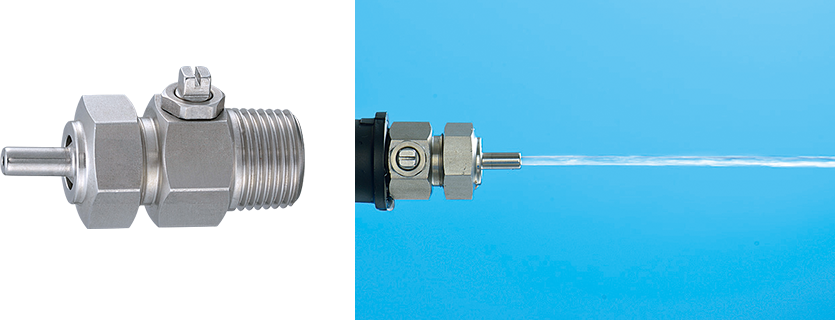

SP-1 SUS303 用途:一般道(路肩)・橋梁

一般道の路肩や軒下から散水するノズル。(調整機能付き)
ノズル先端角度が任意に調整可能です。ナットを取り外すと内部清掃が可能です。

散水仕様

散水孔径 散水角度 接続口径
φ2・φ2.5・φ3 調節可能(上下・左右25°) 1/2B

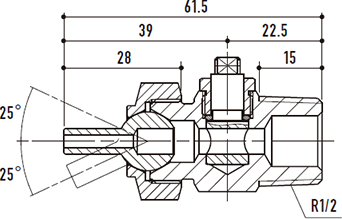

寸法図

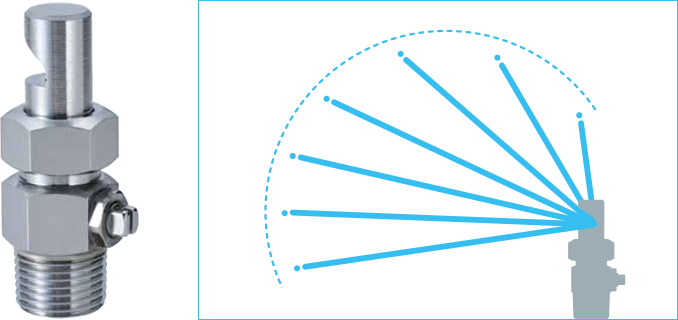

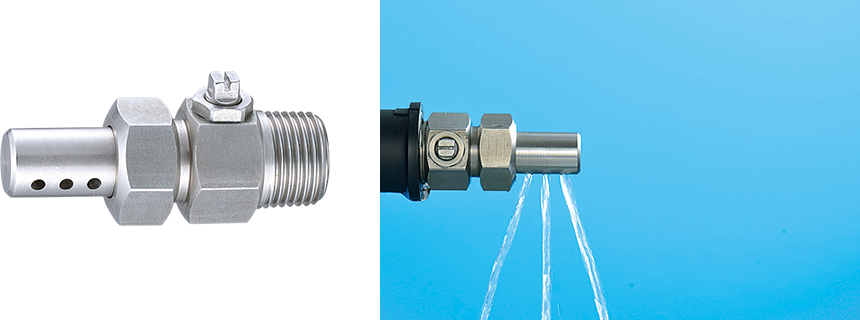

SP-2 SUS303 用途:一般道(路肩)・橋梁

一般道や橋梁の路肩から散水するノズル。(調整機能付き)
散水仰角も任意に調整可能です。ナットを取り外すと内部清掃が可能です。

散水仕様

散水孔径 散水方位角 散水仰角 接続口径
φ2・φ2.5・φ3 45°割出し( 特別仕様 1孔・2孔) 調節可能 1/2B
※特別仕様については納期をご確認ください。

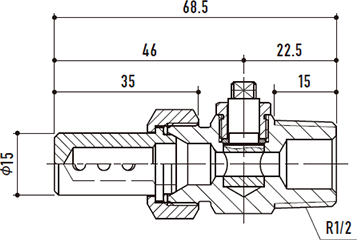

寸法図
