散水と排泥を同時にこなす高機能排泥ドレン。

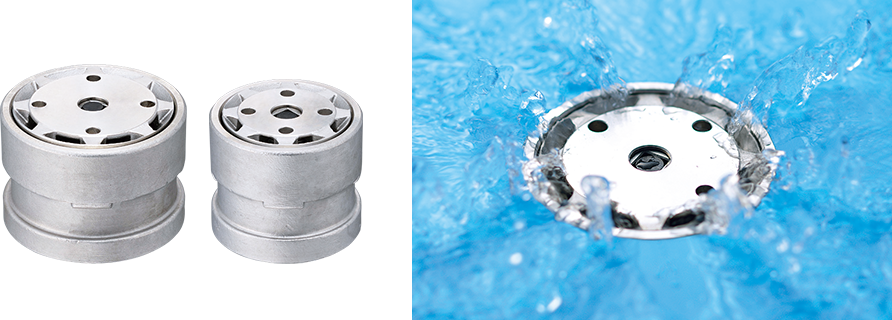

AKD-50 / 65［高機能排泥ドレン］
メンテナンスフリーを目指した、高機能排泥ドレン。
-

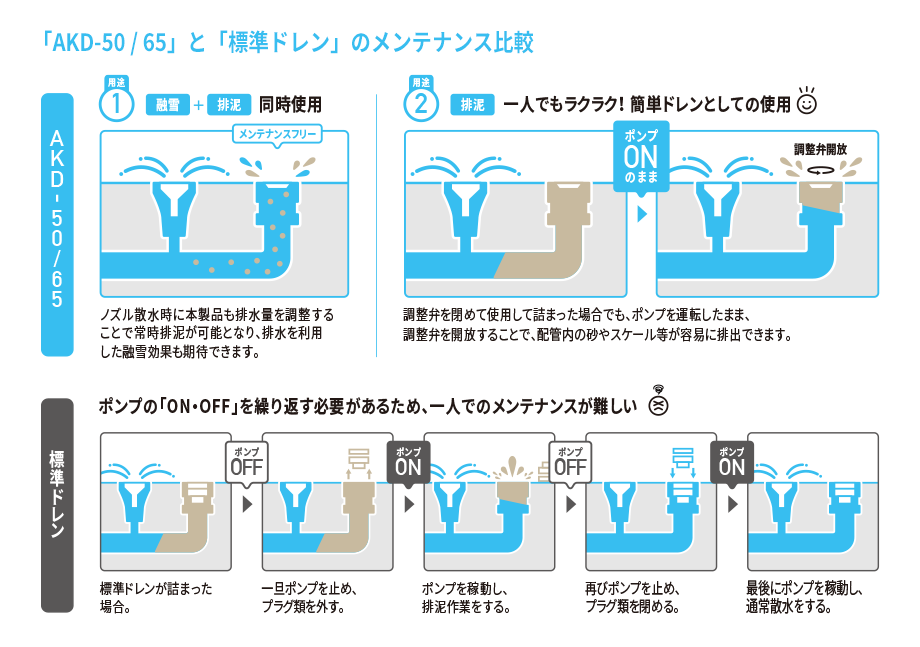

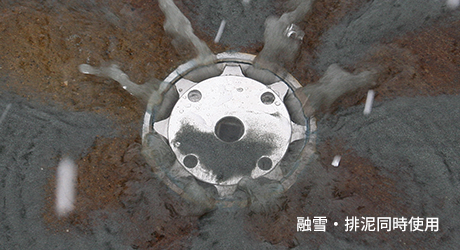

【用途1】 融雪＋排泥
もう砂詰まりの心配は不要。
シーズン中に砂詰まりの多い場所では調整弁で排水量を調整し融雪しながら、砂やスケールも一緒に排出するので、もう砂詰まりで悩むことはありません。
排泥効果と融雪効果が同時に期待できる、高機能排泥ドレンです。- 排泥と融雪が同時に可能！
- シーズン中に砂詰まりの心配がない※
- 排水量が調整可能
- 水平排水なので歩行者の妨げになりません
- 十字ハンドル一本で作業が可能
- 既設ドレンのプラグのみの交換可能（ 工事不要）
-
【用途2】排泥
ポンプを止めずに砂詰まり解消。

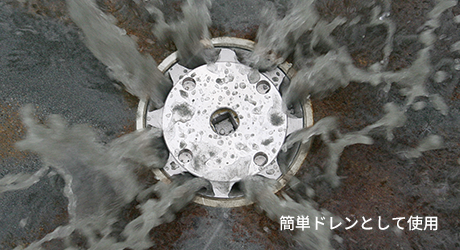

ポンプを運転したまま、調整弁を全開にすることで、管内の砂やスケール等がきれいに排出できます。
また、従来ドレンは上方向に排出しましたが、本製品は横方向に排出するため、作業者や周りの人にも迷惑をかけません。- ポンプを停止する必要もなく排泥作業が可能
- 調整弁にて全開全閉が可能
- 泥排出が横方向なので作業性も向上
- 十字ハンドル一本で作業が可能
- 既設ドレンのプラグのみの交換可能（ 工事不要）

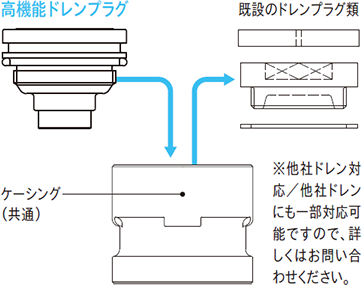

既存ドレンにも対応
既存ドレン（SD/FD-50・65）とケーシングは共通ですので、既設のドレンプラグ類を外し、高機能ドレンプラグのみを取付けることで簡単に高機能ドレンの利用が可能となります。
メンテナンス
- 排水量調整

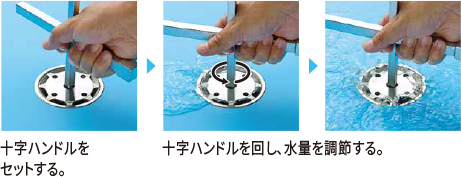

- 本製品中央の□10mmの穴に十字ハンドルを挿入し左右に回すことで排水量の調整が可能です。
- プラグ着脱

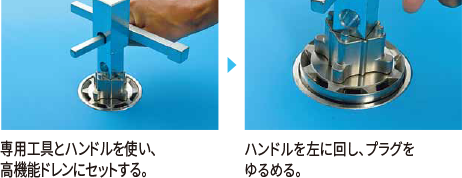

- 既存ドレンとのプラグ交換や、故障等による交換時は、本製品4カ所の丸穴に専用工具を挿入し、専用工具の四角穴へドレンアタッチメントを挿入し、ドレンアタッチメントの横穴に十字ハンドルを通した状態で左右へ回していただくとプラグの着脱が可能となります。
- 管内清掃・シーズン中のメンテナンス
- プラグ着脱
メンテナンス工具

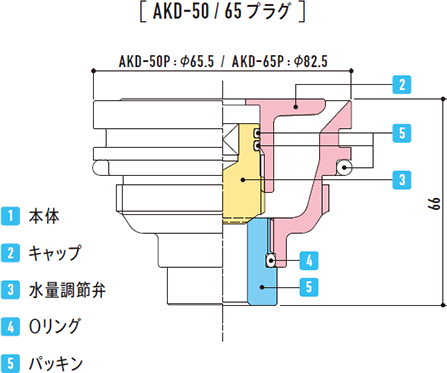

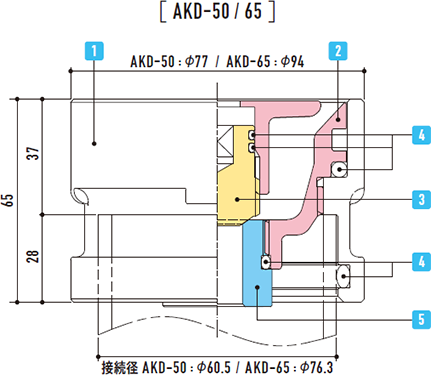

寸法図
