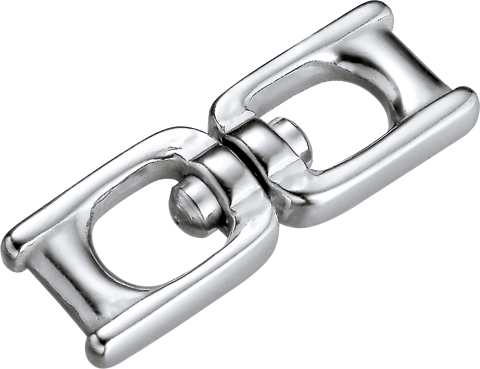

マグロサルカンコース型

※材質:SCS14(SUS316相当)
ピン=SUS316
※常時回転する用途には使用しないでください。

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK2247
製品図 AK2248
価格
(税抜)
サイズ L(mm) L1(mm) B(mm) B1(mm) 重量(g)
¥250 3S 33.2 4.6 11 6.6 8
¥270 2S 39.2 7 14 9 12
AK2247 ¥250
詳細・寸法情報/見積依頼・CAD
  • サイズ:3S
  • L(mm):33.2
  • L1(mm):4.6
  • B(mm):11
  • B1(mm):6.6
  • 重量(g):8
AK2248 ¥270
詳細・寸法情報/見積依頼・CAD
  • サイズ:2S
  • L(mm):39.2
  • L1(mm):7
  • B(mm):14
  • B1(mm):9
  • 重量(g):12
