マグロサルカンF型

※材質:SCS14(SUS316相当)
ピン=SUS316
※常時回転する用途には使用しないでください。

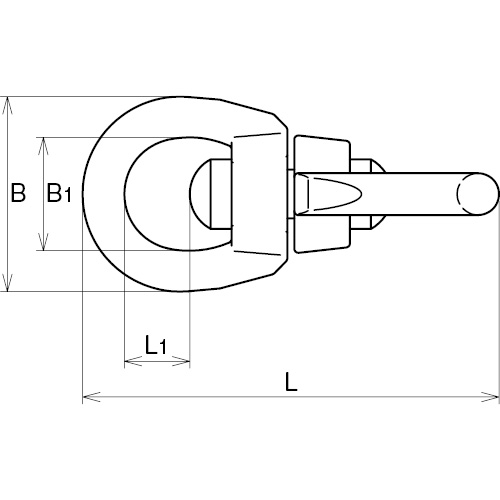

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK2250
製品図 AK2251
製品図 AK2252
価格
(税抜)
サイズ L(mm) L1(mm) B(mm) B1(mm) 重量(g)
¥280 4S 28 4.5 11 4.7 6
¥300 3S 30 4.5 14.5 8 8
¥310 2S 35 7 15.5 9 9
AK2250 ¥280
詳細・寸法情報/見積依頼・CAD
  • サイズ:4S
  • L(mm):28
  • L1(mm):4.5
  • B(mm):11
  • B1(mm):4.7
  • 重量(g):6
AK2251 ¥300
詳細・寸法情報/見積依頼・CAD
  • サイズ:3S
  • L(mm):30
  • L1(mm):4.5
  • B(mm):14.5
  • B1(mm):8
  • 重量(g):8
AK2252 ¥310
詳細・寸法情報/見積依頼・CAD
  • サイズ:2S
  • L(mm):35
  • L1(mm):7
  • B(mm):15.5
  • B1(mm):9
  • 重量(g):9
