スナップリングIL型

インターロック方式を採用する事により、従来のスナップリングに比べて製品重量を大幅に増やすことなく、強度アップを施した製品です。

※材質:特殊ステンレス
スプリング=SUS304
ロックピン=HBsB
止めねじ=SUS304

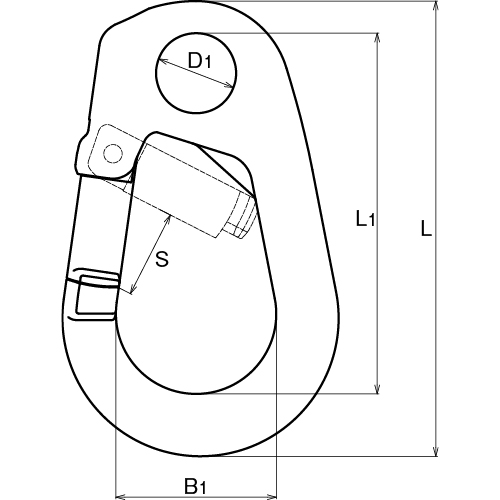

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK18302
価格
(税抜)
サイズ L(mm) L1(mm) B1(mm) S(mm) D1(mm) 重量(kg) 使用荷重(kg)
¥105,100 3SR 256 203 90 50 45 3.7 1,500
AK18302 ¥105,100
詳細・寸法情報/見積依頼・CAD
  • サイズ:3SR
  • L(mm):256
  • L1(mm):203
  • B1(mm):90
  • S(mm):50
  • D1(mm):45
  • 重量(kg):3.7
  • 使用荷重(kg):1,500
