オートシャックルⅣ型

「素早い解放」と「確実な連結」というオートシャックルの基本機構を受け継いだモデル。

養殖漁業において、養殖網とオモリなどの連結に使用します。

本体にロープを取り付け、ロープを引くことでゲートを解放できます。
また、トップのリングの付け位置にこだわり、ロープを引く方向を限定させないことで、画像のように複数方向から引くことができる仕様となっています。

このような機能によって、海面上からでも連結部分を解放できるようになり、作業負荷の軽減、業務効率の改善に貢献します。

※材質:特殊ステンレス

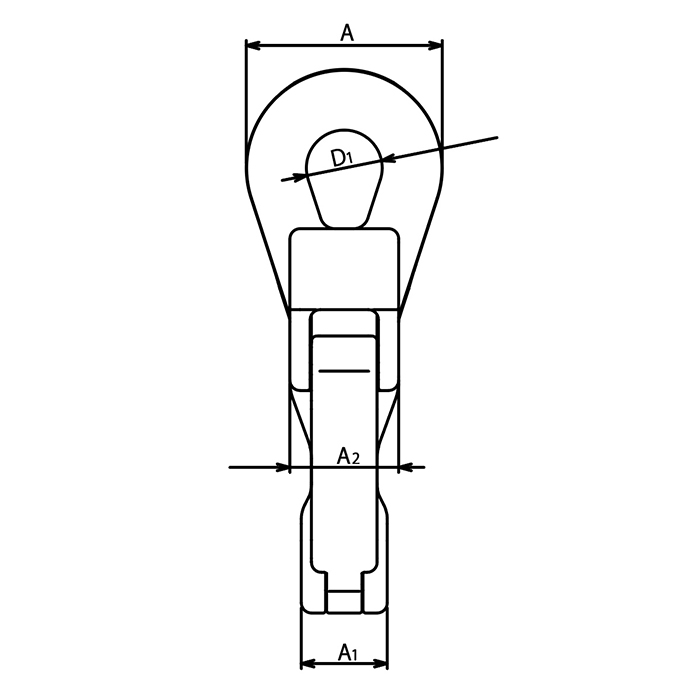

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK18250
価格
(税抜)
サイズ D(mm) D1(mm) L(mm) L1(mm) A(mm) A1(mm) A2(mm) B(mm) B1(mm) 重量(g) 使用荷重(kg)
¥9,000 S 22 15 107.5 77.5 39 17 22 50 12 350 600
AK18250 ¥9,000
詳細・寸法情報/見積依頼・CAD
  • サイズ:S
  • D(mm):22
  • D1(mm):15
  • L(mm):107.5
  • L1(mm):77.5
  • A(mm):39
  • A1(mm):17
  • A2(mm):22
  • B(mm):50
  • B1(mm):12
  • 重量(g):350
  • 使用荷重(kg):600
