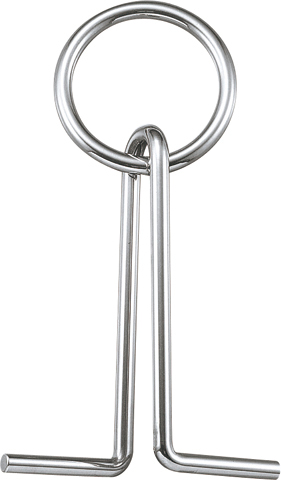

係船環JZ

特注品も承ります。
承認図、CADデータをお渡しできますのでお問合わせください。

※材質：SUS304
※受注生産です。５本以上より受注いたします。

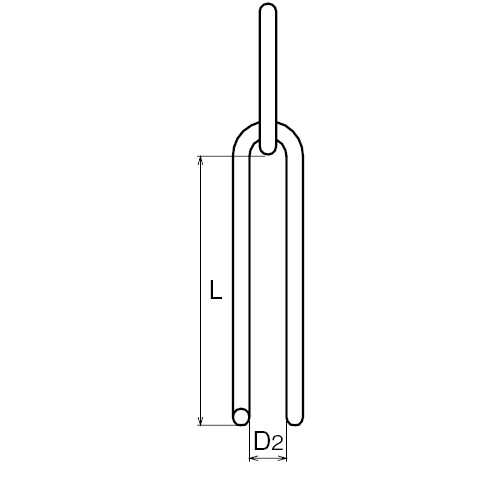

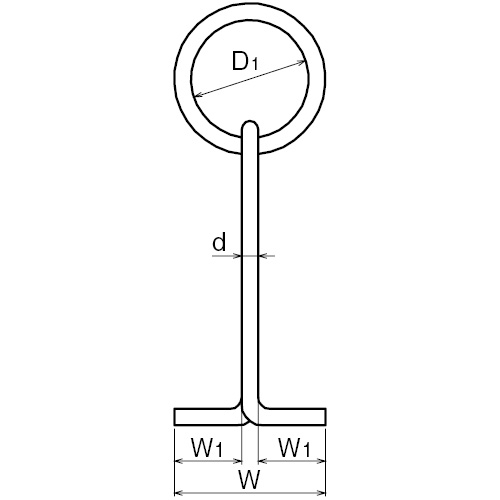

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼		 製品図
(PDF)		 No.
製品図 AK3850
製品図 AK3851
製品図 AK3852
製品図 AK3853
製品図 AK19304
製品図 AK3890
製品図 AK3891
価格
(税抜)		 呼び径(d)(mm) リング内径（D1）(mm) D2(mm) L(mm) W(mm) W1(mm) 使用荷重(t) 計算重量(kg)
￥12,100 16 120 36 250 216 100 0.45 1.9
￥15,600 19 130 42 300 219 100 0.7 3.3
￥22,000 22 150 50 350 222 100 1 5
￥34,100 25 175 55 400 225 100 1.25 7.2
￥34,700 25 200 55 400 225 100 1.10 7.5
￥45,500 28 200 100 450 348 160 1.5 10.3
￥63,800 32 200 100 450 352 160 2 13.6
AK3850 ￥12,100
詳細・寸法情報／見積依頼
  • 呼び径(d)(mm)：16
  • リング内径（D1）(mm)：120
  • D2(mm)：36
  • L(mm)：250
  • W(mm)：216
  • W1(mm)：100
  • 使用荷重(t)：0.45
  • 計算重量(kg)：1.9
AK3851 ￥15,600
詳細・寸法情報／見積依頼
  • 呼び径(d)(mm)：19
  • リング内径（D1）(mm)：130
  • D2(mm)：42
  • L(mm)：300
  • W(mm)：219
  • W1(mm)：100
  • 使用荷重(t)：0.7
  • 計算重量(kg)：3.3
AK3852 ￥22,000
詳細・寸法情報／見積依頼
  • 呼び径(d)(mm)：22
  • リング内径（D1）(mm)：150
  • D2(mm)：50
  • L(mm)：350
  • W(mm)：222
  • W1(mm)：100
  • 使用荷重(t)：1
  • 計算重量(kg)：5
AK3853 ￥34,100
詳細・寸法情報／見積依頼
  • 呼び径(d)(mm)：25
  • リング内径（D1）(mm)：175
  • D2(mm)：55
  • L(mm)：400
  • W(mm)：225
  • W1(mm)：100
  • 使用荷重(t)：1.25
  • 計算重量(kg)：7.2
AK19304 ￥34,700
詳細・寸法情報／見積依頼
  • 呼び径(d)(mm)：25
  • リング内径（D1）(mm)：200
  • D2(mm)：55
  • L(mm)：400
  • W(mm)：225
  • W1(mm)：100
  • 使用荷重(t)：1.10
  • 計算重量(kg)：7.5
AK3890 ￥45,500
詳細・寸法情報／見積依頼
  • 呼び径(d)(mm)：28
  • リング内径（D1）(mm)：200
  • D2(mm)：100
  • L(mm)：450
  • W(mm)：348
  • W1(mm)：160
  • 使用荷重(t)：1.5
  • 計算重量(kg)：10.3
AK3891 ￥63,800
詳細・寸法情報／見積依頼
  • 呼び径(d)(mm)：32
  • リング内径（D1）(mm)：200
  • D2(mm)：100
  • L(mm)：450
  • W(mm)：352
  • W1(mm)：160
  • 使用荷重(t)：2
  • 計算重量(kg)：13.6
