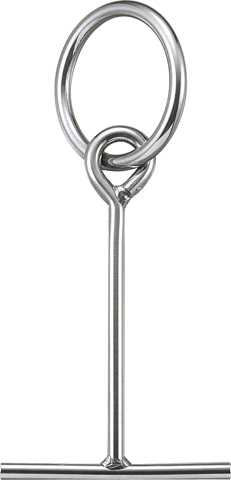

係船環JT

特注品も承ります。
承認図、CADデータをお渡しできますのでお問合わせください。

※材質:SUS304
※受注生産です。5本以上より受注いたします。

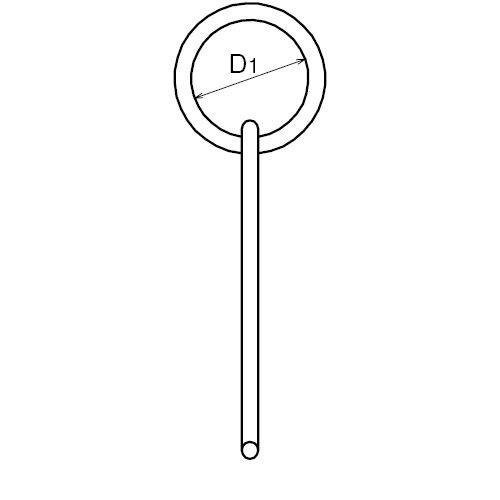

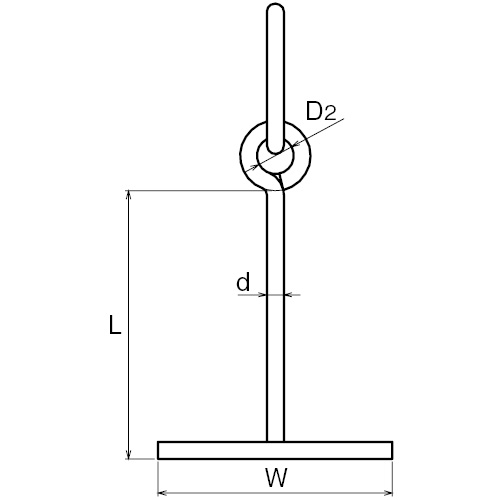

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK3846
製品図 AK3847
製品図 AK3848
製品図 AK3849
製品図 AK19294
製品図 AK3888
製品図 AK3889
価格
(税抜)
呼び径(d)(mm) リング内径(D1)(mm) D2(mm) L(mm) W(mm) 使用荷重(t) 計算重量(kg)
¥9,000 16 120 36 250 200 0.45 1.7
¥14,200 19 130 42 300 250 0.7 2.9
¥21,000 22 150 50 350 300 1 4.5
¥28,500 25 175 55 400 350 1.25 6.6
¥28,800 25 200 55 400 350 1.10 6.9
¥38,700 28 200 100 550 400 1.5 10
¥52,100 32 200 100 550 400 2 13.2
AK3846 ¥9,000
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):16
  • リング内径(D1)(mm):120
  • D2(mm):36
  • L(mm):250
  • W(mm):200
  • 使用荷重(t):0.45
  • 計算重量(kg):1.7
AK3847 ¥14,200
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):19
  • リング内径(D1)(mm):130
  • D2(mm):42
  • L(mm):300
  • W(mm):250
  • 使用荷重(t):0.7
  • 計算重量(kg):2.9
AK3848 ¥21,000
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):22
  • リング内径(D1)(mm):150
  • D2(mm):50
  • L(mm):350
  • W(mm):300
  • 使用荷重(t):1
  • 計算重量(kg):4.5
AK3849 ¥28,500
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):25
  • リング内径(D1)(mm):175
  • D2(mm):55
  • L(mm):400
  • W(mm):350
  • 使用荷重(t):1.25
  • 計算重量(kg):6.6
AK19294 ¥28,800
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):25
  • リング内径(D1)(mm):200
  • D2(mm):55
  • L(mm):400
  • W(mm):350
  • 使用荷重(t):1.10
  • 計算重量(kg):6.9
AK3888 ¥38,700
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):28
  • リング内径(D1)(mm):200
  • D2(mm):100
  • L(mm):550
  • W(mm):400
  • 使用荷重(t):1.5
  • 計算重量(kg):10
AK3889 ¥52,100
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):32
  • リング内径(D1)(mm):200
  • D2(mm):100
  • L(mm):550
  • W(mm):400
  • 使用荷重(t):2
  • 計算重量(kg):13.2
