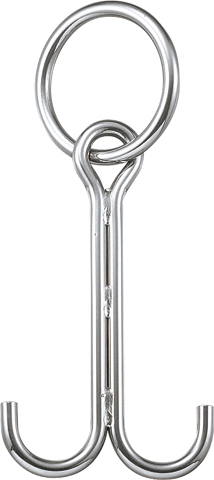

係船環JW

特注品も承ります。
承認図、CADデータをお渡しできますのでお問合わせください。

※材質：SUS304
※受注生産です。５本以上より受注いたします

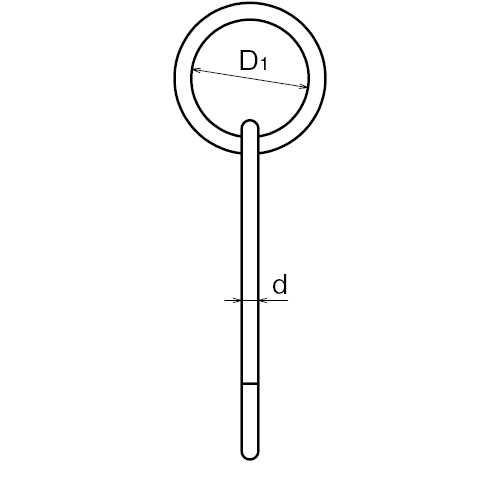

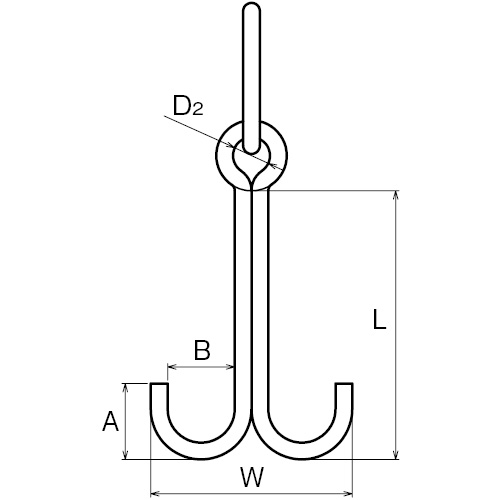

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼		 製品図
(PDF)		 No.
製品図 AK3822
製品図 AK3823
製品図 AK3824
製品図 AK3825
製品図 AK19234
製品図 AK3876
製品図 AK3877
価格
(税抜)		 呼び径(d)(mm) リング内径（D1）(mm) D2(mm) L(mm) W(mm) A(mm) B(mm) 使用荷重(t) 計算重量(kg)
￥16,000 16 120 36 250 192 72 64 0.45 2.1
￥25,000 19 130 42 300 228 86 76 0.7 3.4
￥34,000 22 150 50 350 264 99 88 1 5.2
￥53,500 25 175 55 400 300 113 100 1.25 7.7
￥54,000 25 200 55 400 300 113 100 1.10 8.0
￥69,000 28 200 100 410 312 150 100 1.5 11.2
￥91,000 32 200 100 410 328 150 100 2 14.8
AK3822 ￥16,000
詳細・寸法情報／見積依頼
  • 呼び径(d)(mm)：16
  • リング内径（D1）(mm)：120
  • D2(mm)：36
  • L(mm)：250
  • W(mm)：192
  • A(mm)：72
  • B(mm)：64
  • 使用荷重(t)：0.45
  • 計算重量(kg)：2.1
AK3823 ￥25,000
詳細・寸法情報／見積依頼
  • 呼び径(d)(mm)：19
  • リング内径（D1）(mm)：130
  • D2(mm)：42
  • L(mm)：300
  • W(mm)：228
  • A(mm)：86
  • B(mm)：76
  • 使用荷重(t)：0.7
  • 計算重量(kg)：3.4
AK3824 ￥34,000
詳細・寸法情報／見積依頼
  • 呼び径(d)(mm)：22
  • リング内径（D1）(mm)：150
  • D2(mm)：50
  • L(mm)：350
  • W(mm)：264
  • A(mm)：99
  • B(mm)：88
  • 使用荷重(t)：1
  • 計算重量(kg)：5.2
AK3825 ￥53,500
詳細・寸法情報／見積依頼
  • 呼び径(d)(mm)：25
  • リング内径（D1）(mm)：175
  • D2(mm)：55
  • L(mm)：400
  • W(mm)：300
  • A(mm)：113
  • B(mm)：100
  • 使用荷重(t)：1.25
  • 計算重量(kg)：7.7
AK19234 ￥54,000
詳細・寸法情報／見積依頼
  • 呼び径(d)(mm)：25
  • リング内径（D1）(mm)：200
  • D2(mm)：55
  • L(mm)：400
  • W(mm)：300
  • A(mm)：113
  • B(mm)：100
  • 使用荷重(t)：1.10
  • 計算重量(kg)：8.0
AK3876 ￥69,000
詳細・寸法情報／見積依頼
  • 呼び径(d)(mm)：28
  • リング内径（D1）(mm)：200
  • D2(mm)：100
  • L(mm)：410
  • W(mm)：312
  • A(mm)：150
  • B(mm)：100
  • 使用荷重(t)：1.5
  • 計算重量(kg)：11.2
AK3877 ￥91,000
詳細・寸法情報／見積依頼
  • 呼び径(d)(mm)：32
  • リング内径（D1）(mm)：200
  • D2(mm)：100
  • L(mm)：410
  • W(mm)：328
  • A(mm)：150
  • B(mm)：100
  • 使用荷重(t)：2
  • 計算重量(kg)：14.8
