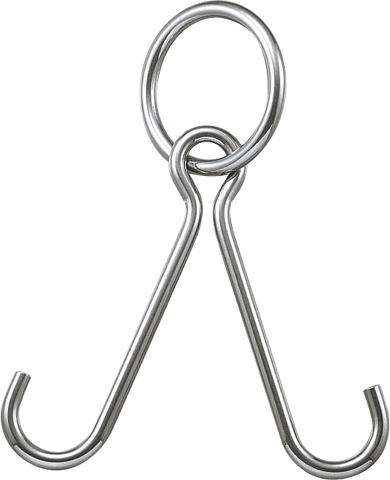

係船環JV

特注品も承ります。
承認図、CADデータをお渡しできますのでお問合わせください。

※材質：SUS304
※受注生産です。５本以上より受注いたします

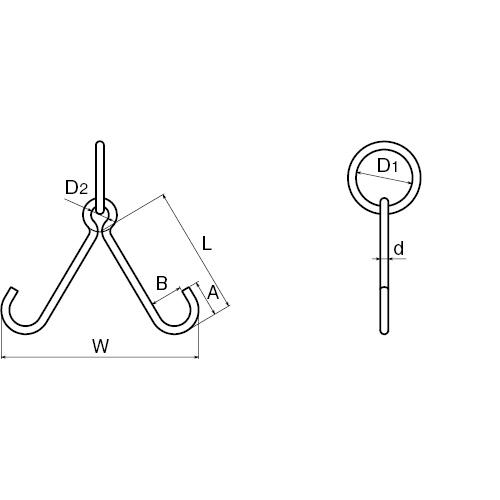

製品図

お見積依頼／CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼		 CAD
(DXF)		 製品図
(PDF)		 No.
製品図 AK3818
製品図 AK3819
製品図 AK3820
製品図 AK3821
製品図 AK19224
製品図 AK3874
製品図 AK3875
価格
(税抜)		 呼び径(d)(mm) リング内径（D1）(mm) D2(mm) L(mm) W(mm) A(mm) B(mm) 使用荷重(t) 計算重量(kg)
￥11,400 16 120 36 250 390 72 64 0.45 2.1
￥16,800 19 130 42 300 460 86 76 0.7 3.4
￥24,700 22 150 50 350 540 99 88 1 5.2
￥37,800 25 175 55 400 610 113 100 1.25 7.7
￥38,100 25 200 55 400 610 113 100 1.10 8.0
￥46,000 28 200 100 420 680 150 100 1.5 11.3
￥61,100 32 200 100 420 700 150 100 2 15
AK3818 ￥11,400
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：16
  • リング内径（D1）(mm)：120
  • D2(mm)：36
  • L(mm)：250
  • W(mm)：390
  • A(mm)：72
  • B(mm)：64
  • 使用荷重(t)：0.45
  • 計算重量(kg)：2.1
AK3819 ￥16,800
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：19
  • リング内径（D1）(mm)：130
  • D2(mm)：42
  • L(mm)：300
  • W(mm)：460
  • A(mm)：86
  • B(mm)：76
  • 使用荷重(t)：0.7
  • 計算重量(kg)：3.4
AK3820 ￥24,700
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：22
  • リング内径（D1）(mm)：150
  • D2(mm)：50
  • L(mm)：350
  • W(mm)：540
  • A(mm)：99
  • B(mm)：88
  • 使用荷重(t)：1
  • 計算重量(kg)：5.2
AK3821 ￥37,800
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：25
  • リング内径（D1）(mm)：175
  • D2(mm)：55
  • L(mm)：400
  • W(mm)：610
  • A(mm)：113
  • B(mm)：100
  • 使用荷重(t)：1.25
  • 計算重量(kg)：7.7
AK19224 ￥38,100
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：25
  • リング内径（D1）(mm)：200
  • D2(mm)：55
  • L(mm)：400
  • W(mm)：610
  • A(mm)：113
  • B(mm)：100
  • 使用荷重(t)：1.10
  • 計算重量(kg)：8.0
AK3874 ￥46,000
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：28
  • リング内径（D1）(mm)：200
  • D2(mm)：100
  • L(mm)：420
  • W(mm)：680
  • A(mm)：150
  • B(mm)：100
  • 使用荷重(t)：1.5
  • 計算重量(kg)：11.3
AK3875 ￥61,100
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：32
  • リング内径（D1）(mm)：200
  • D2(mm)：100
  • L(mm)：420
  • W(mm)：700
  • A(mm)：150
  • B(mm)：100
  • 使用荷重(t)：2
  • 計算重量(kg)：15
