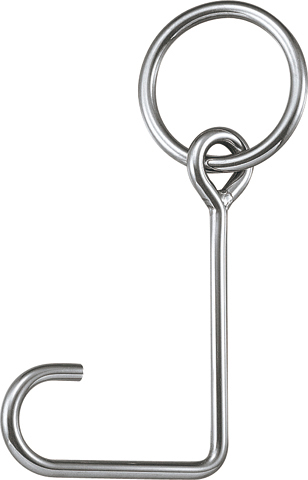

係船環JL

特注品も承ります。
承認図、CADデータをお渡しできますのでお問合わせください。

※材質:SUS304
※受注生産です。5本以上より受注いたします

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼
製品図
(PDF)
No.
製品図 AK3814
製品図 AK3815
製品図 AK3816
製品図 AK3817
製品図 AK19214
製品図 AK3872
製品図 AK3873
価格
(税抜)

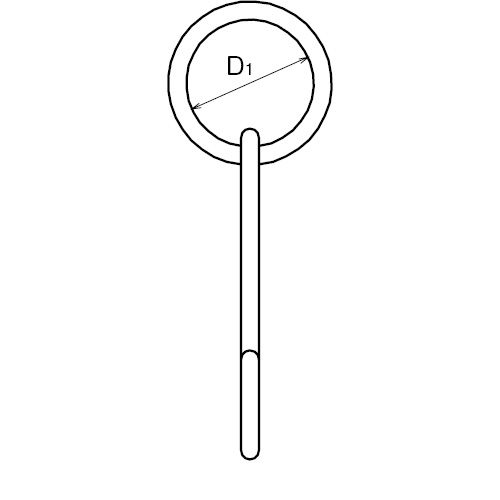

呼び径(d)(mm) リング内径(D1)(mm) D2(mm) L(mm) W(mm) A(mm) B(mm) 使用荷重(t) 計算重量(kg)
¥11,900 16 120 36 225 225 72 64 0.45 1.8
¥18,200 19 130 42 250 250 86 76 0.7 3
¥23,900 22 150 50 300 300 99 88 1 4.5
¥37,400 25 175 55 350 350 113 100 1.25 6.7
¥38,000 25 200 55 350 350 113 100 1.10 7.0
¥48,400 28 200 100 380 380 150 100 1.5 10
¥71,500 32 200 100 380 380 150 100 2 13.2
AK3814 ¥11,900
詳細・寸法情報/見積依頼
  • 呼び径(d)(mm):16
  • リング内径(D1)(mm):120
  • D2(mm):36
  • L(mm):225
  • W(mm):225
  • A(mm):72
  • B(mm):64
  • 使用荷重(t):0.45
  • 計算重量(kg):1.8
AK3815 ¥18,200
詳細・寸法情報/見積依頼
  • 呼び径(d)(mm):19
  • リング内径(D1)(mm):130
  • D2(mm):42
  • L(mm):250
  • W(mm):250
  • A(mm):86
  • B(mm):76
  • 使用荷重(t):0.7
  • 計算重量(kg):3
AK3816 ¥23,900
詳細・寸法情報/見積依頼
  • 呼び径(d)(mm):22
  • リング内径(D1)(mm):150
  • D2(mm):50
  • L(mm):300
  • W(mm):300
  • A(mm):99
  • B(mm):88
  • 使用荷重(t):1
  • 計算重量(kg):4.5
AK3817 ¥37,400
詳細・寸法情報/見積依頼
  • 呼び径(d)(mm):25
  • リング内径(D1)(mm):175
  • D2(mm):55
  • L(mm):350
  • W(mm):350
  • A(mm):113
  • B(mm):100
  • 使用荷重(t):1.25
  • 計算重量(kg):6.7
AK19214 ¥38,000
詳細・寸法情報/見積依頼
  • 呼び径(d)(mm):25
  • リング内径(D1)(mm):200
  • D2(mm):55
  • L(mm):350
  • W(mm):350
  • A(mm):113
  • B(mm):100
  • 使用荷重(t):1.10
  • 計算重量(kg):7.0
AK3872 ¥48,400
詳細・寸法情報/見積依頼
  • 呼び径(d)(mm):28
  • リング内径(D1)(mm):200
  • D2(mm):100
  • L(mm):380
  • W(mm):380
  • A(mm):150
  • B(mm):100
  • 使用荷重(t):1.5
  • 計算重量(kg):10
AK3873 ¥71,500
詳細・寸法情報/見積依頼
  • 呼び径(d)(mm):32
  • リング内径(D1)(mm):200
  • D2(mm):100
  • L(mm):380
  • W(mm):380
  • A(mm):150
  • B(mm):100
  • 使用荷重(t):2
  • 計算重量(kg):13.2
