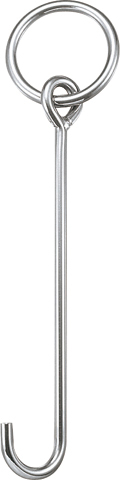

係船環JS

特注品も承ります。
承認図、CADデータをお渡しできますのでお問合わせください。

※材質：SUS304
※受注生産です。５本以上より受注いたします

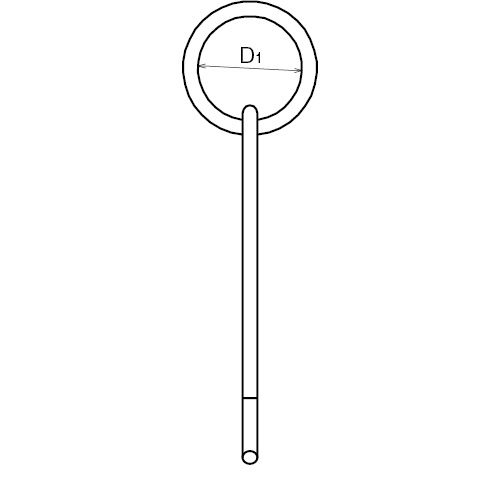

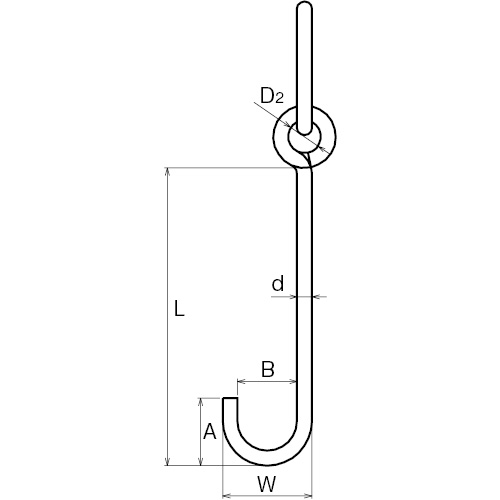

製品図

お見積依頼／CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼		 CAD
(DXF)		 製品図
(PDF)		 No.
製品図 AK3810
製品図 AK3811
製品図 AK3812
製品図 AK3813
製品図 AK19204
製品図 AK3870
製品図 AK3871
価格
(税抜)		 呼び径(d)(mm) リング内径（D1）(mm) D2(mm) L(mm) W(mm) A(mm) B(mm) 使用荷重(t) 計算重量(kg)
￥9,800 16 120 36 450 96 72 64 0.45 1.8
￥15,000 19 130 42 500 114 86 76 0.7 3
￥19,200 22 150 50 600 132 99 88 1 4.5
￥30,300 25 175 55 700 150 113 100 1.25 6.7
￥30,600 25 200 55 700 150 113 100 1.10 7.0
￥38,700 28 200 100 700 156 150 100 1.5 9.7
￥55,000 32 200 100 700 164 150 100 2 12.8
AK3810 ￥9,800
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：16
  • リング内径（D1）(mm)：120
  • D2(mm)：36
  • L(mm)：450
  • W(mm)：96
  • A(mm)：72
  • B(mm)：64
  • 使用荷重(t)：0.45
  • 計算重量(kg)：1.8
AK3811 ￥15,000
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：19
  • リング内径（D1）(mm)：130
  • D2(mm)：42
  • L(mm)：500
  • W(mm)：114
  • A(mm)：86
  • B(mm)：76
  • 使用荷重(t)：0.7
  • 計算重量(kg)：3
AK3812 ￥19,200
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：22
  • リング内径（D1）(mm)：150
  • D2(mm)：50
  • L(mm)：600
  • W(mm)：132
  • A(mm)：99
  • B(mm)：88
  • 使用荷重(t)：1
  • 計算重量(kg)：4.5
AK3813 ￥30,300
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：25
  • リング内径（D1）(mm)：175
  • D2(mm)：55
  • L(mm)：700
  • W(mm)：150
  • A(mm)：113
  • B(mm)：100
  • 使用荷重(t)：1.25
  • 計算重量(kg)：6.7
AK19204 ￥30,600
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：25
  • リング内径（D1）(mm)：200
  • D2(mm)：55
  • L(mm)：700
  • W(mm)：150
  • A(mm)：113
  • B(mm)：100
  • 使用荷重(t)：1.10
  • 計算重量(kg)：7.0
AK3870 ￥38,700
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：28
  • リング内径（D1）(mm)：200
  • D2(mm)：100
  • L(mm)：700
  • W(mm)：156
  • A(mm)：150
  • B(mm)：100
  • 使用荷重(t)：1.5
  • 計算重量(kg)：9.7
AK3871 ￥55,000
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：32
  • リング内径（D1）(mm)：200
  • D2(mm)：100
  • L(mm)：700
  • W(mm)：164
  • A(mm)：150
  • B(mm)：100
  • 使用荷重(t)：2
  • 計算重量(kg)：12.8
