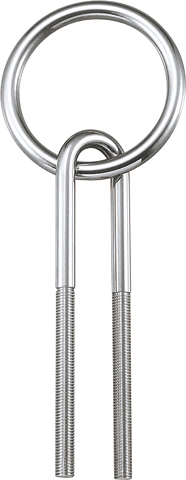

係船環JU

特注品も承ります。
承認図、CADデータをお渡しできますのでお問合わせください。

※材質:SUS304
※受注生産です。5本以上より受注いたします。

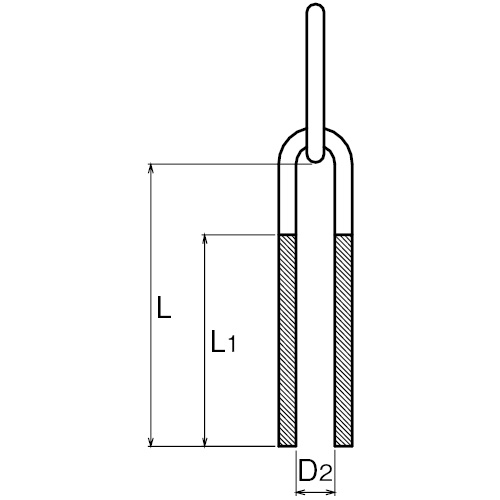

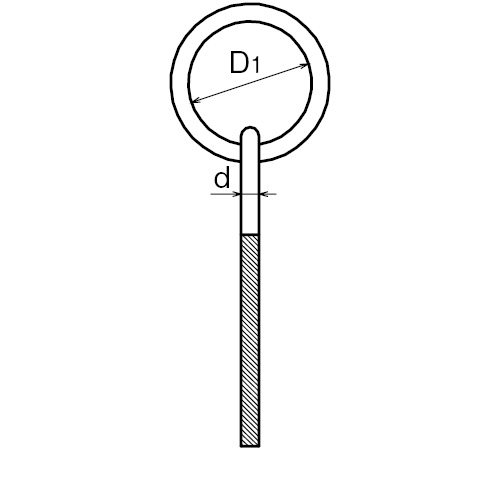

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK3858
製品図 AK3859
製品図 AK3860
製品図 AK3861
製品図 AK19324
製品図 AK3894
製品図 AK3895
価格
(税抜)
呼び径(d)(mm) リング内径(D1)(mm) D2(mm) L(mm) L1(mm) 使用荷重(t) 計算重量(kg)
¥9,800 16 120 36 250 150 0.45 1.6
¥15,300 19 130 42 300 200 0.7 2.8
¥24,600 22 150 50 350 250 1 4.3
¥30,200 25 175 55 400 300 1.25 6.3
¥30,500 25 200 55 400 300 1.10 6.6
¥40,800 28 200 100 450 300 1.5 7.6
¥56,700 32 200 100 450 300 2 10.1
AK3858 ¥9,800
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):16
  • リング内径(D1)(mm):120
  • D2(mm):36
  • L(mm):250
  • L1(mm):150
  • 使用荷重(t):0.45
  • 計算重量(kg):1.6
AK3859 ¥15,300
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):19
  • リング内径(D1)(mm):130
  • D2(mm):42
  • L(mm):300
  • L1(mm):200
  • 使用荷重(t):0.7
  • 計算重量(kg):2.8
AK3860 ¥24,600
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):22
  • リング内径(D1)(mm):150
  • D2(mm):50
  • L(mm):350
  • L1(mm):250
  • 使用荷重(t):1
  • 計算重量(kg):4.3
AK3861 ¥30,200
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):25
  • リング内径(D1)(mm):175
  • D2(mm):55
  • L(mm):400
  • L1(mm):300
  • 使用荷重(t):1.25
  • 計算重量(kg):6.3
AK19324 ¥30,500
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):25
  • リング内径(D1)(mm):200
  • D2(mm):55
  • L(mm):400
  • L1(mm):300
  • 使用荷重(t):1.10
  • 計算重量(kg):6.6
AK3894 ¥40,800
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):28
  • リング内径(D1)(mm):200
  • D2(mm):100
  • L(mm):450
  • L1(mm):300
  • 使用荷重(t):1.5
  • 計算重量(kg):7.6
AK3895 ¥56,700
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):32
  • リング内径(D1)(mm):200
  • D2(mm):100
  • L(mm):450
  • L1(mm):300
  • 使用荷重(t):2
  • 計算重量(kg):10.1
