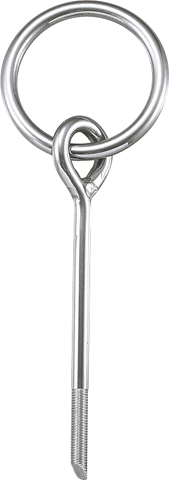

係船環JI

特注品も承ります。
承認図、CADデータをお渡しできますのでお問合わせください。

※材質:SUS304
※受注生産です。5本以上より受注いたします。

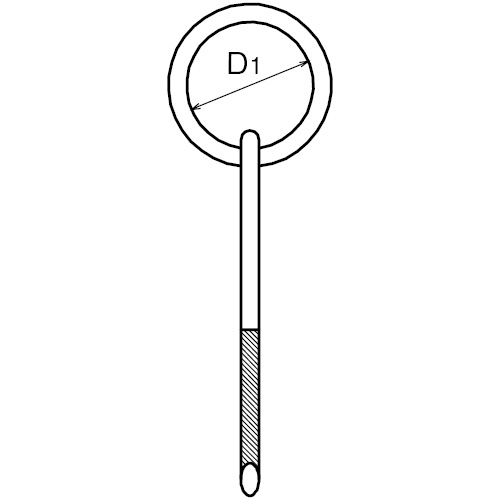

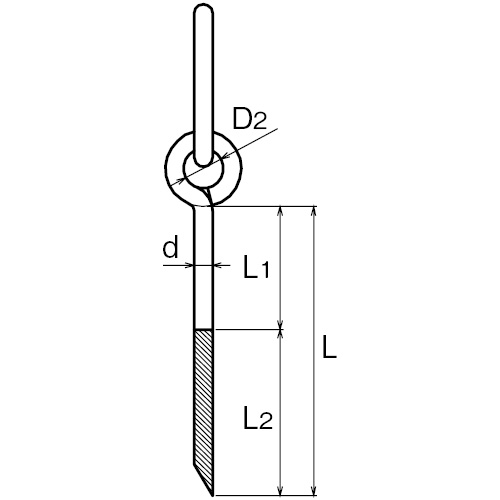

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK3854
製品図 AK3855
製品図 AK3856
製品図 AK3857
製品図 AK19314
製品図 AK3892
製品図 AK3893
価格
(税抜)
呼び径(d)(mm) リング内径(D1)(mm) D2(mm) L(mm) L1(mm) L2(mm) 使用荷重(t) 計算重量(kg)
¥9,100 16 120 36 250 170 80 0.45 1.3
¥14,900 19 130 42 300 170 130 0.7 2.3
¥19,900 22 150 50 350 170 180 1 3.6
¥26,200 25 175 55 400 170 230 1.25 5.3
¥26,500 25 200 55 400 170 230 1.10 5.6
¥37,100 28 200 100 450 170 280 1.5 7.6
¥50,700 32 200 100 450 170 280 2 10.1
AK3854 ¥9,100
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):16
  • リング内径(D1)(mm):120
  • D2(mm):36
  • L(mm):250
  • L1(mm):170
  • L2(mm):80
  • 使用荷重(t):0.45
  • 計算重量(kg):1.3
AK3855 ¥14,900
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):19
  • リング内径(D1)(mm):130
  • D2(mm):42
  • L(mm):300
  • L1(mm):170
  • L2(mm):130
  • 使用荷重(t):0.7
  • 計算重量(kg):2.3
AK3856 ¥19,900
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):22
  • リング内径(D1)(mm):150
  • D2(mm):50
  • L(mm):350
  • L1(mm):170
  • L2(mm):180
  • 使用荷重(t):1
  • 計算重量(kg):3.6
AK3857 ¥26,200
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):25
  • リング内径(D1)(mm):175
  • D2(mm):55
  • L(mm):400
  • L1(mm):170
  • L2(mm):230
  • 使用荷重(t):1.25
  • 計算重量(kg):5.3
AK19314 ¥26,500
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):25
  • リング内径(D1)(mm):200
  • D2(mm):55
  • L(mm):400
  • L1(mm):170
  • L2(mm):230
  • 使用荷重(t):1.10
  • 計算重量(kg):5.6
AK3892 ¥37,100
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):28
  • リング内径(D1)(mm):200
  • D2(mm):100
  • L(mm):450
  • L1(mm):170
  • L2(mm):280
  • 使用荷重(t):1.5
  • 計算重量(kg):7.6
AK3893 ¥50,700
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):32
  • リング内径(D1)(mm):200
  • D2(mm):100
  • L(mm):450
  • L1(mm):170
  • L2(mm):280
  • 使用荷重(t):2
  • 計算重量(kg):10.1
