係船環JJ

特注品も承ります。
承認図、CADデータをお渡しできますのでお問合わせください。

※材質：SUS304
※受注生産です。５本以上より受注いたします

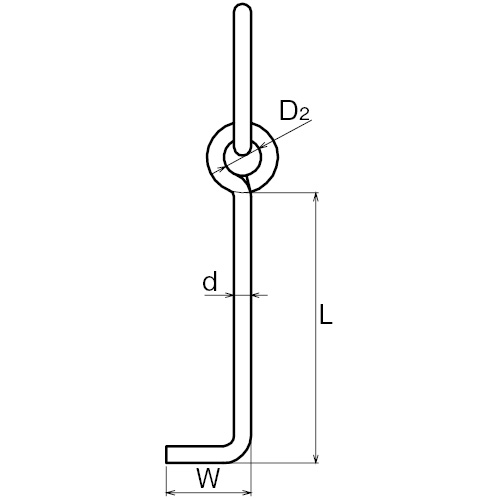

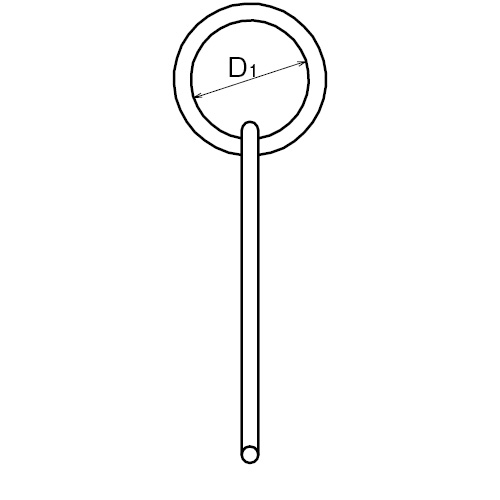

製品図

お見積依頼／CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼		 CAD
(DXF)		 製品図
(PDF)		 No.
製品図 AK3838
製品図 AK3839
製品図 AK3840
製品図 AK3841
製品図 AK19274
製品図 AK3884
製品図 AK3885
価格
(税抜)		 呼び径(d)(mm) リング内径（D1）(mm) D2(mm) L(mm) W(mm) 使用荷重(t) 計算重量(kg)
￥8,200 16 120 36 250 116 0.45 1.5
￥13,300 19 130 42 350 119 0.7 2.7
￥17,400 22 150 50 450 122 1 4.3
￥27,500 25 175 55 550 125 1.25 6.4
￥27,800 25 200 55 550 125 1.10 6.7
￥37,600 28 200 100 550 188 1.5 9
￥53,500 32 200 100 550 192 2 11.9
AK3838 ￥8,200
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：16
  • リング内径（D1）(mm)：120
  • D2(mm)：36
  • L(mm)：250
  • W(mm)：116
  • 使用荷重(t)：0.45
  • 計算重量(kg)：1.5
AK3839 ￥13,300
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：19
  • リング内径（D1）(mm)：130
  • D2(mm)：42
  • L(mm)：350
  • W(mm)：119
  • 使用荷重(t)：0.7
  • 計算重量(kg)：2.7
AK3840 ￥17,400
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：22
  • リング内径（D1）(mm)：150
  • D2(mm)：50
  • L(mm)：450
  • W(mm)：122
  • 使用荷重(t)：1
  • 計算重量(kg)：4.3
AK3841 ￥27,500
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：25
  • リング内径（D1）(mm)：175
  • D2(mm)：55
  • L(mm)：550
  • W(mm)：125
  • 使用荷重(t)：1.25
  • 計算重量(kg)：6.4
AK19274 ￥27,800
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：25
  • リング内径（D1）(mm)：200
  • D2(mm)：55
  • L(mm)：550
  • W(mm)：125
  • 使用荷重(t)：1.10
  • 計算重量(kg)：6.7
AK3884 ￥37,600
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：28
  • リング内径（D1）(mm)：200
  • D2(mm)：100
  • L(mm)：550
  • W(mm)：188
  • 使用荷重(t)：1.5
  • 計算重量(kg)：9
AK3885 ￥53,500
詳細・寸法情報／見積依頼・CAD
  • 呼び径(d)(mm)：32
  • リング内径（D1）(mm)：200
  • D2(mm)：100
  • L(mm)：550
  • W(mm)：192
  • 使用荷重(t)：2
  • 計算重量(kg)：11.9
