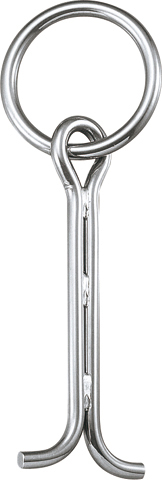

係船環JWM

特注品も承ります。
承認図、CADデータをお渡しできますのでお問合わせください。

※材質:SUS304
※受注生産です。5本以上より受注いたします

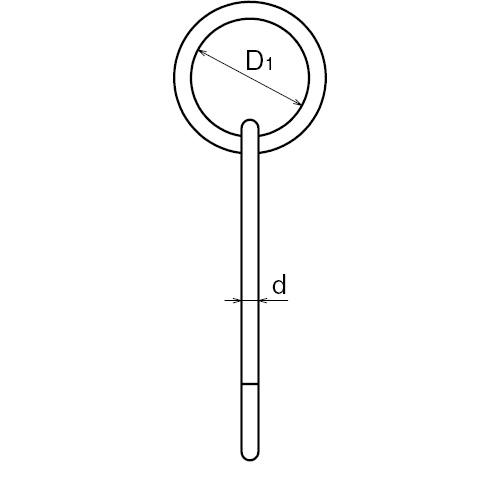

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK3832
製品図 AK3833
製品図 AK3826
製品図 AK3827
製品図 AK19244
製品図 AK3878
製品図 AK3879
価格
(税抜)
呼び径(d)(mm) リング内径(D1)(mm) D2(mm) L(mm) W(mm) R(mm) 使用荷重(t) 計算重量(kg)
¥10,400 16 120 36 250 136 32 0.45 1.8
¥14,900 19 130 42 300 154 38 0.7 3.1
¥22,700 22 150 50 350 170 50 1 4.9
¥32,400 25 175 55 400 190 50 1.25 7.2
¥32,700 25 200 55 400 190 50 1.10 7.5
¥40,400 28 200 100 410 200 50 1.5 9.8
¥57,800 32 200 100 410 200 50 2 12.9
AK3832 ¥10,400
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):16
  • リング内径(D1)(mm):120
  • D2(mm):36
  • L(mm):250
  • W(mm):136
  • R(mm):32
  • 使用荷重(t):0.45
  • 計算重量(kg):1.8
AK3833 ¥14,900
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):19
  • リング内径(D1)(mm):130
  • D2(mm):42
  • L(mm):300
  • W(mm):154
  • R(mm):38
  • 使用荷重(t):0.7
  • 計算重量(kg):3.1
AK3826 ¥22,700
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):22
  • リング内径(D1)(mm):150
  • D2(mm):50
  • L(mm):350
  • W(mm):170
  • R(mm):50
  • 使用荷重(t):1
  • 計算重量(kg):4.9
AK3827 ¥32,400
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):25
  • リング内径(D1)(mm):175
  • D2(mm):55
  • L(mm):400
  • W(mm):190
  • R(mm):50
  • 使用荷重(t):1.25
  • 計算重量(kg):7.2
AK19244 ¥32,700
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):25
  • リング内径(D1)(mm):200
  • D2(mm):55
  • L(mm):400
  • W(mm):190
  • R(mm):50
  • 使用荷重(t):1.10
  • 計算重量(kg):7.5
AK3878 ¥40,400
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):28
  • リング内径(D1)(mm):200
  • D2(mm):100
  • L(mm):410
  • W(mm):200
  • R(mm):50
  • 使用荷重(t):1.5
  • 計算重量(kg):9.8
AK3879 ¥57,800
詳細・寸法情報/見積依頼・CAD
  • 呼び径(d)(mm):32
  • リング内径(D1)(mm):200
  • D2(mm):100
  • L(mm):410
  • W(mm):200
  • R(mm):50
  • 使用荷重(t):2
  • 計算重量(kg):12.9
