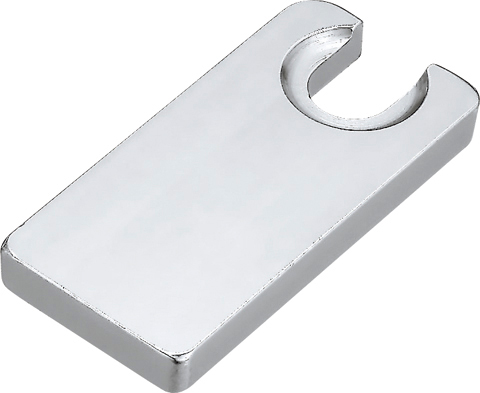

蝶ボルトナット用プレート

※材質:SUS304

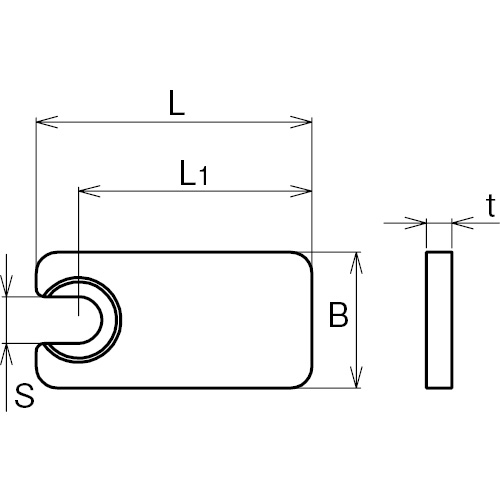

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼
製品図
(PDF)
No.
製品図 AK4660
製品図 AK4661
製品図 AK4662
製品図 AK4663
価格
(税抜)
サイズ L(mm) L1(mm) B(mm) S(mm) t(mm) 重量(g)
¥1,470 M10 65 55 32 11 6 85
¥1,800 M12 83 70 38 15 9 195
¥3,680 M16 101 85 44 18 12 375
¥5,100 M20 119 100 50 22 16 650
AK4660 ¥1,470
詳細・寸法情報/見積依頼
  • サイズ:M10
  • L(mm):65
  • L1(mm):55
  • B(mm):32
  • S(mm):11
  • t(mm):6
  • 重量(g):85
AK4661 ¥1,800
詳細・寸法情報/見積依頼
  • サイズ:M12
  • L(mm):83
  • L1(mm):70
  • B(mm):38
  • S(mm):15
  • t(mm):9
  • 重量(g):195
AK4662 ¥3,680
詳細・寸法情報/見積依頼
  • サイズ:M16
  • L(mm):101
  • L1(mm):85
  • B(mm):44
  • S(mm):18
  • t(mm):12
  • 重量(g):375
AK4663 ¥5,100
詳細・寸法情報/見積依頼
  • サイズ:M20
  • L(mm):119
  • L1(mm):100
  • B(mm):50
  • S(mm):22
  • t(mm):16
  • 重量(g):650
