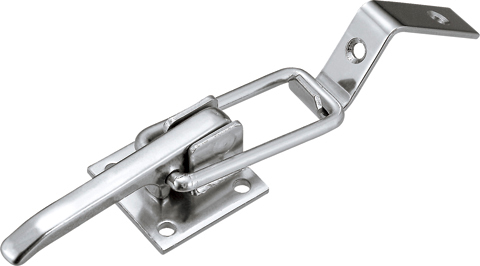

ハッチ締金具

※材質：SUS304　
ハンドル＝SCS13（SUS304相当）

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼		 製品図
(PDF)		 No.
製品図 AK5500
製品図 AK5501
価格

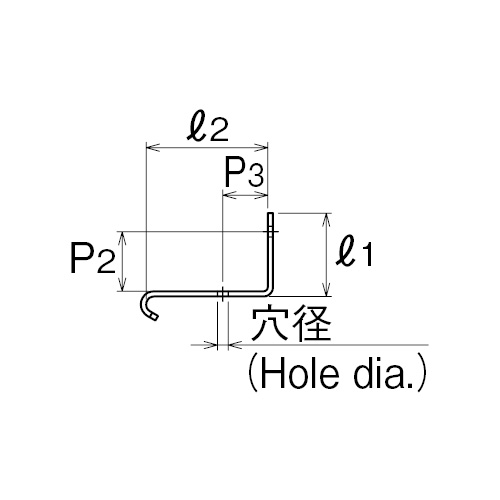

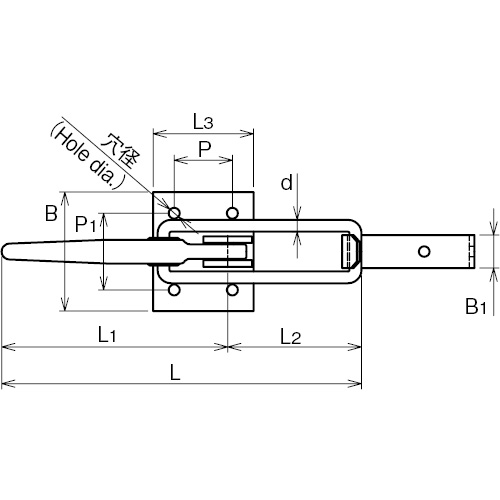

(税抜)		 サイズ d(mm) L(mm) L1(mm) L2(mm) L3(mm) B(mm) B1(mm) P(mm) P1(mm) 穴径（本体）(mm) l1(mm) l2(mm) P2(mm) P3(mm) 穴径（受け）(mm) 本体重量(g) 受け重量(g)
￥7,500 S 6 152 95 57 50 50 19 35 35 6.2 55 40 32 16 6.2 260 50
￥11,400 M 9 272 170 102 76 90 25 44 58 8.2 60 80 45 32 8.2 830 130
AK5500 ￥7,500
詳細・寸法情報／見積依頼
  • サイズ：S
  • d(mm)：6
  • L(mm)：152
  • L1(mm)：95
  • L2(mm)：57
  • L3(mm)：50
  • B(mm)：50
  • B1(mm)：19
  • P(mm)：35
  • P1(mm)：35
  • 穴径（本体）(mm)：6.2
  • l1(mm)：55
  • l2(mm)：40
  • P2(mm)：32
  • P3(mm)：16
  • 穴径（受け）(mm)：6.2
  • 本体重量(g)：260
  • 受け重量(g)：50
AK5501 ￥11,400
詳細・寸法情報／見積依頼
  • サイズ：M
  • d(mm)：9
  • L(mm)：272
  • L1(mm)：170
  • L2(mm)：102
  • L3(mm)：76
  • B(mm)：90
  • B1(mm)：25
  • P(mm)：44
  • P1(mm)：58
  • 穴径（本体）(mm)：8.2
  • l1(mm)：60
  • l2(mm)：80
  • P2(mm)：45
  • P3(mm)：32
  • 穴径（受け）(mm)：8.2
  • 本体重量(g)：830
  • 受け重量(g)：130
