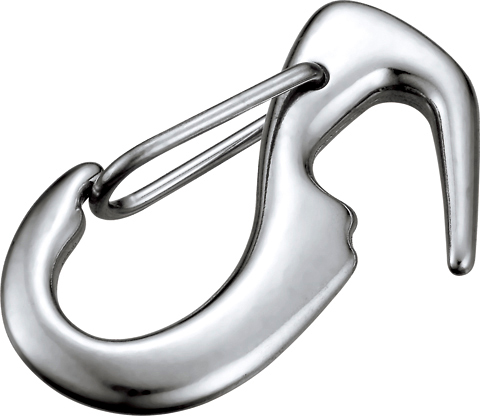

オープンマガタマフック

※材質:SCS14(SUS316相当)
バネ=SUS304

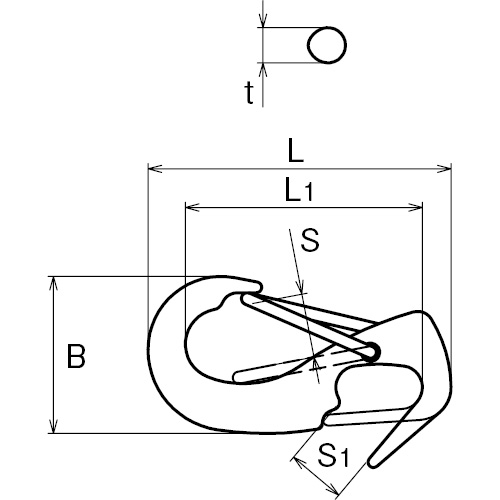

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼
製品図
(PDF)
No.
製品図 AK1110
製品図 AK1111
製品図 AK1112
価格
(税抜)
サイズ(mm) L(mm) L1(mm) B(mm) S(mm) S1(mm) t(mm) 重量(g) 使用荷重(kg)
¥520 No.1 47 37 24 10 7 5.5 20 20
¥750 No.2 56 44 29 12 8 6.5 35 30
¥1,010 No.3 66 51 35 15 9 7 50 40
AK1110 ¥520
詳細・寸法情報/見積依頼
  • サイズ(mm):No.1
  • L(mm):47
  • L1(mm):37
  • B(mm):24
  • S(mm):10
  • S1(mm):7
  • t(mm):5.5
  • 重量(g):20
  • 使用荷重(kg):20
AK1111 ¥750
詳細・寸法情報/見積依頼
  • サイズ(mm):No.2
  • L(mm):56
  • L1(mm):44
  • B(mm):29
  • S(mm):12
  • S1(mm):8
  • t(mm):6.5
  • 重量(g):35
  • 使用荷重(kg):30
AK1112 ¥1,010
詳細・寸法情報/見積依頼
  • サイズ(mm):No.3
  • L(mm):66
  • L1(mm):51
  • B(mm):35
  • S(mm):15
  • S1(mm):9
  • t(mm):7
  • 重量(g):50
  • 使用荷重(kg):40
