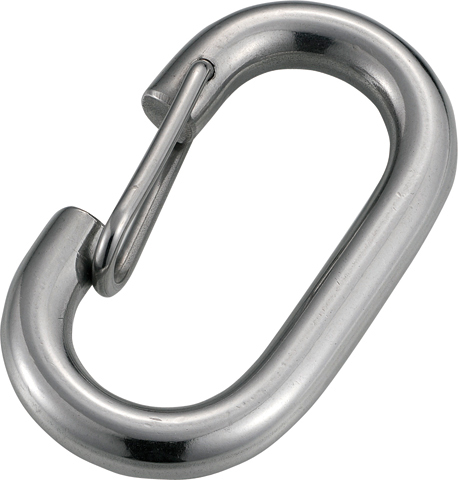

スプリングリンク（ステンレス）

※材質：SUS304

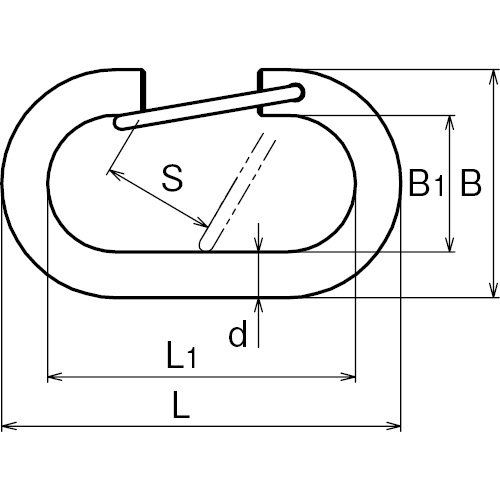

製品図

お見積依頼／CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼		 CAD
(DXF)		 製品図
(PDF)		 No.
製品図 AK12141
製品図 AK12142
製品図 AK12143
製品図 AK12145
製品図 AK12146
価格
(税抜)		 サイズ(mm) d(mm) L(mm) L1(mm) B(mm) B1(mm) S(mm) 重量(g) 使用荷重(kg)
￥150 4 4 40 32 17 9 6 8 12
￥210 5 5 50 40 25 15 10 16 16
￥250 6 6 62 50 32 20 12 29 20
￥390 8 8 70 54 37 21 15 55 45
￥760 10 10 80 60 44 24 18 100 70
AK12141 ￥150
詳細・寸法情報／見積依頼・CAD
  • サイズ(mm)：4
  • d(mm)：4
  • L(mm)：40
  • L1(mm)：32
  • B(mm)：17
  • B1(mm)：9
  • S(mm)：6
  • 重量(g)：8
  • 使用荷重(kg)：12
AK12142 ￥210
詳細・寸法情報／見積依頼・CAD
  • サイズ(mm)：5
  • d(mm)：5
  • L(mm)：50
  • L1(mm)：40
  • B(mm)：25
  • B1(mm)：15
  • S(mm)：10
  • 重量(g)：16
  • 使用荷重(kg)：16
AK12143 ￥250
詳細・寸法情報／見積依頼・CAD
  • サイズ(mm)：6
  • d(mm)：6
  • L(mm)：62
  • L1(mm)：50
  • B(mm)：32
  • B1(mm)：20
  • S(mm)：12
  • 重量(g)：29
  • 使用荷重(kg)：20
AK12145 ￥390
詳細・寸法情報／見積依頼・CAD
  • サイズ(mm)：8
  • d(mm)：8
  • L(mm)：70
  • L1(mm)：54
  • B(mm)：37
  • B1(mm)：21
  • S(mm)：15
  • 重量(g)：55
  • 使用荷重(kg)：45
AK12146 ￥760
詳細・寸法情報／見積依頼・CAD
  • サイズ(mm)：10
  • d(mm)：10
  • L(mm)：80
  • L1(mm)：60
  • B(mm)：44
  • B1(mm)：24
  • S(mm)：18
  • 重量(g)：100
  • 使用荷重(kg)：70
オンラインショップで購入
