AKナスカン

※材質:SUS304

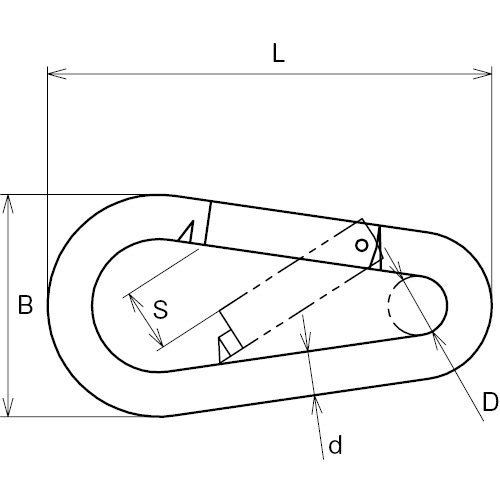

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK1081
製品図 AK1082
製品図 AK1083
価格
(税抜)
サイズ(mm) d(mm) L(mm) B(mm) S(mm) D(mm) 重量(g) 使用荷重(kg)
¥480 6 6 60 30 8 8 28 70
¥770 8 8 82 42 11 10 68 100
¥1,200 10 10 103 52 14 14 135 150
AK1081 ¥480
詳細・寸法情報/見積依頼・CAD
  • サイズ(mm):6
  • d(mm):6
  • L(mm):60
  • B(mm):30
  • S(mm):8
  • D(mm):8
  • 重量(g):28
  • 使用荷重(kg):70
AK1082 ¥770
詳細・寸法情報/見積依頼・CAD
  • サイズ(mm):8
  • d(mm):8
  • L(mm):82
  • B(mm):42
  • S(mm):11
  • D(mm):10
  • 重量(g):68
  • 使用荷重(kg):100
AK1083 ¥1,200
詳細・寸法情報/見積依頼・CAD
  • サイズ(mm):10
  • d(mm):10
  • L(mm):103
  • B(mm):52
  • S(mm):14
  • D(mm):14
  • 重量(g):135
  • 使用荷重(kg):150
