AKクランプ SH-I型

徹底的に軽量化を追求し、 1 個当たり230gとなりました。
従来モデルから構造を見直し、 原材料の使用量削減に努めました。
軽量化により施工時の負担が軽減できます。

高い強度はキープしながらも、 使用荷重 200kgです。
軽量化の一方で、もちろん強度にも拘りました。
特徴的な背面の形状が強度を生み出し、1工事あたりの使用個数の削減に貢献します。

低コストを実現しました。
従来モデルに比べてやさしい価格設定で、現場に応じた製品選択がしやすくなりました。

※材質:本体=特殊ステンレス
ねじ=SUS304
※使用荷重は、表の締付トルクでボルトを固定した場合の値になります。

注意:
AKクランプは、縦方向に荷重がかかる用途で使用してください。
横方向に荷重がかかる使用はしないでください。
人が乗る物を吊ったり、人がぶらさがったりするような人命に関わる用途で使用しないでください。

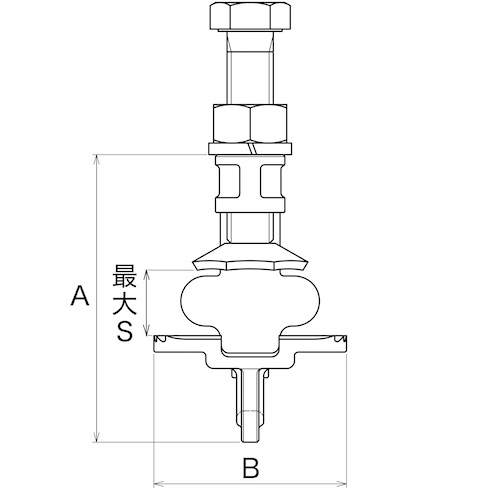

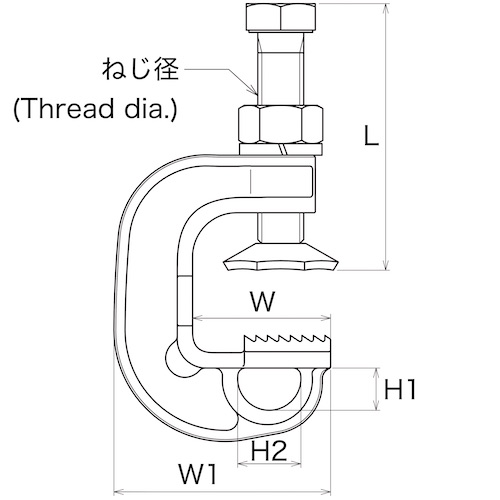

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK16320
価格
(税抜)
サイズ(最大S)(mm) L(mm) W(mm) W1(mm) H1(mm) H2(mm) A(mm) B(mm) ねじ径(mm) 重量(g) 使用荷重(kg) 締付トルク(Nm)
¥1,530 25 69.5 36 56.5 11 16.5 74.5 50 M12 230 200 25
AK16320 ¥1,530
詳細・寸法情報/見積依頼・CAD
  • サイズ(最大S)(mm):25
  • L(mm):69.5
  • W(mm):36
  • W1(mm):56.5
  • H1(mm):11
  • H2(mm):16.5
  • A(mm):74.5
  • B(mm):50
  • ねじ径(mm):M12
  • 重量(g):230
  • 使用荷重(kg):200
  • 締付トルク(Nm):25
