パイプターンバックルS型ハッカー (ハズレ止め付)

衝撃などにより連結部が外れてしまうことを防ぎます。

※材質:SUS316、ねじ=SUS304
※L2は最長寸法です。

——————————————————
【オンラインショッピングサイト】
ご注文希望の製品の在庫表示について
◉「在庫なし」と表示されている場合
◉「表示在庫数以上の数量」をご注文希望の場合
下記URLの製品ページにて「お見積依頼」いただければ、当日出荷で製品を用意できる場合がございます。

<見積依頼用 製品ページ URL>
https://www.asano-metal.co.jp/asano-metal-cgi/secure/PubItemDetail.php?bid=17&mid=118&sid=&itemseq=843&loc=jp

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼
製品図
(PDF)
No.
製品図 AK13362
製品図 AK13363
製品図 AK13364
製品図 AK13365
価格
(税抜)

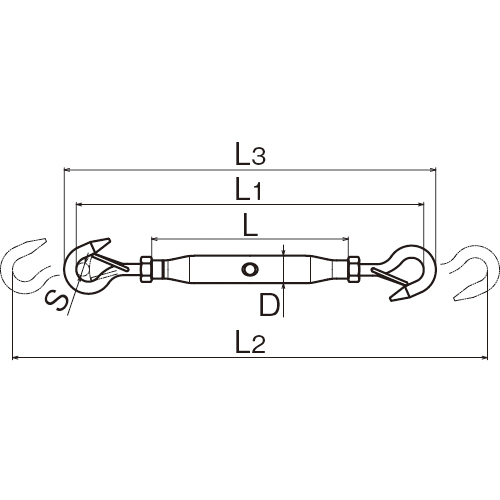

サイズ(mm) L(mm) L1(mm) L2(mm) L3(mm) D(mm) S(mm) ねじ径(mm) 重量(g) 使用荷重(kg)
¥2,100 6 91 160 220 172 12.7 6 M6 70 50
¥2,580 8 112 193 283 208 13.8 6 M8 145 80
¥3,500 10 130 234 335 252 15.8 8 M10 235 100
¥5,000 12 150 278 398 300 19 13.5 M12 430 150
AK13362 ¥2,100
詳細・寸法情報/見積依頼
  • サイズ(mm):6
  • L(mm):91
  • L1(mm):160
  • L2(mm):220
  • L3(mm):172
  • D(mm):12.7
  • S(mm):6
  • ねじ径(mm):M6
  • 重量(g):70
  • 使用荷重(kg):50
AK13363 ¥2,580
詳細・寸法情報/見積依頼
  • サイズ(mm):8
  • L(mm):112
  • L1(mm):193
  • L2(mm):283
  • L3(mm):208
  • D(mm):13.8
  • S(mm):6
  • ねじ径(mm):M8
  • 重量(g):145
  • 使用荷重(kg):80
AK13364 ¥3,500
詳細・寸法情報/見積依頼
  • サイズ(mm):10
  • L(mm):130
  • L1(mm):234
  • L2(mm):335
  • L3(mm):252
  • D(mm):15.8
  • S(mm):8
  • ねじ径(mm):M10
  • 重量(g):235
  • 使用荷重(kg):100
AK13365 ¥5,000
詳細・寸法情報/見積依頼
  • サイズ(mm):12
  • L(mm):150
  • L1(mm):278
  • L2(mm):398
  • L3(mm):300
  • D(mm):19
  • S(mm):13.5
  • ねじ径(mm):M12
  • 重量(g):430
  • 使用荷重(kg):150
