ターンバックルオーフ (ミリねじ)

※材質：SCS13 (SUS304相当)　
ねじ＝SUS304
※L2は最長寸法です。

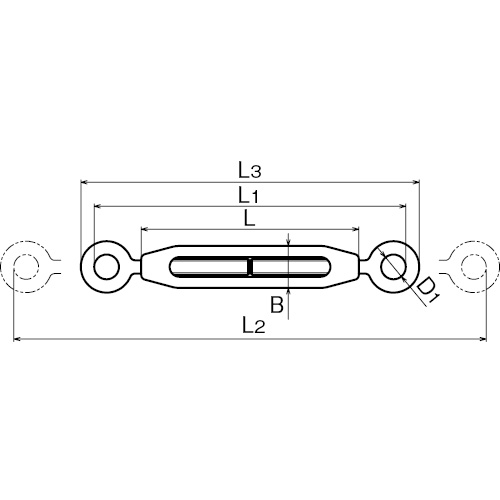

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼		 製品図
(PDF)		 No.
製品図 AK13311
製品図 AK13312
製品図 AK13313
製品図 AK13314
製品図 AK13315
価格
(税抜)		 サイズ(mm) L(mm) L1(mm) L2(mm) L3(mm) B(mm) D1(mm) ねじ径(mm) 重量(g) 使用荷重(kg)
￥760 5 69 112 162 120 14 8 M5 45 80
￥990 6 89 131 207 141 19 10 M6 83 125
￥1,430 8 120 178 268 192 22 14 M8 175 285
￥2,300 10 151 217 338 235 24 16 M10 295 410
￥3,760 12 201 284 439 304 32 18 M12 570 550
AK13311 ￥760
詳細・寸法情報／見積依頼
  • サイズ(mm)：5
  • L(mm)：69
  • L1(mm)：112
  • L2(mm)：162
  • L3(mm)：120
  • B(mm)：14
  • D1(mm)：8
  • ねじ径(mm)：M5
  • 重量(g)：45
  • 使用荷重(kg)：80
AK13312 ￥990
詳細・寸法情報／見積依頼
  • サイズ(mm)：6
  • L(mm)：89
  • L1(mm)：131
  • L2(mm)：207
  • L3(mm)：141
  • B(mm)：19
  • D1(mm)：10
  • ねじ径(mm)：M6
  • 重量(g)：83
  • 使用荷重(kg)：125
AK13313 ￥1,430
詳細・寸法情報／見積依頼
  • サイズ(mm)：8
  • L(mm)：120
  • L1(mm)：178
  • L2(mm)：268
  • L3(mm)：192
  • B(mm)：22
  • D1(mm)：14
  • ねじ径(mm)：M8
  • 重量(g)：175
  • 使用荷重(kg)：285
AK13314 ￥2,300
詳細・寸法情報／見積依頼
  • サイズ(mm)：10
  • L(mm)：151
  • L1(mm)：217
  • L2(mm)：338
  • L3(mm)：235
  • B(mm)：24
  • D1(mm)：16
  • ねじ径(mm)：M10
  • 重量(g)：295
  • 使用荷重(kg)：410
AK13315 ￥3,760
詳細・寸法情報／見積依頼
  • サイズ(mm)：12
  • L(mm)：201
  • L1(mm)：284
  • L2(mm)：439
  • L3(mm)：304
  • B(mm)：32
  • D1(mm)：18
  • ねじ径(mm)：M12
  • 重量(g)：570
  • 使用荷重(kg)：550
オンラインショップで購入
