板シャックル

※材質：SUS304

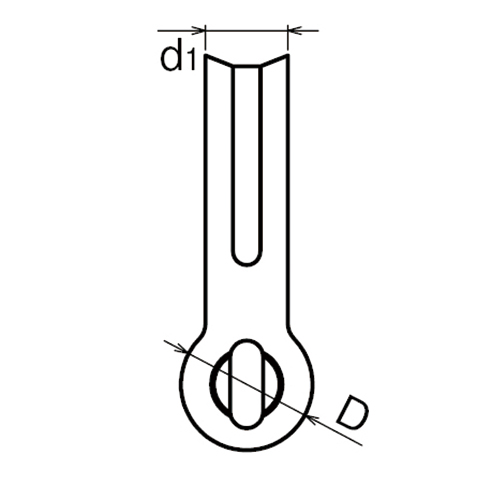

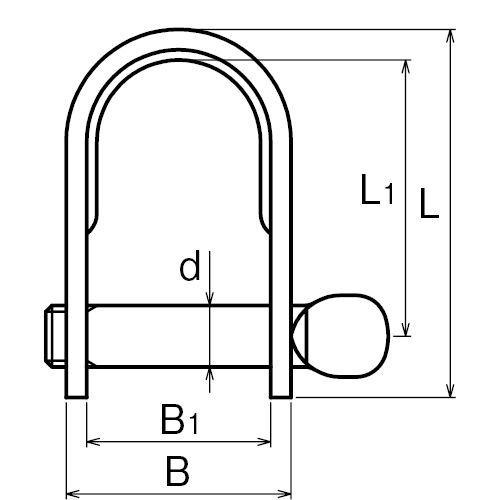

製品図

お見積依頼／CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼		 CAD
(DXF)		 製品図
(PDF)		 No.
製品図 AK2020
製品図 AK2021
製品図 AK2022
製品図 AK2023
価格
(税抜)		 サイズ(mm) d(mm) d1(mm) L(mm) L1(mm) B(mm) B1(mm) D(mm) ねじ径(mm) 重量(g) 使用荷重(kg)
￥180 4 4 5 23.5 17 12.5 11 9 M4 4 35
￥190 5 5 6.5 28.5 20.5 17 13 11 M5 10 60
￥250 6 6 7.5 36 27 22 18 12 M6 17 80
￥340 8 8 12.5 57 44 28 20 18 M8 30 100
AK2020 ￥180
詳細・寸法情報／見積依頼・CAD
  • サイズ(mm)：4
  • d(mm)：4
  • d1(mm)：5
  • L(mm)：23.5
  • L1(mm)：17
  • B(mm)：12.5
  • B1(mm)：11
  • D(mm)：9
  • ねじ径(mm)：M4
  • 重量(g)：4
  • 使用荷重(kg)：35
AK2021 ￥190
詳細・寸法情報／見積依頼・CAD
  • サイズ(mm)：5
  • d(mm)：5
  • d1(mm)：6.5
  • L(mm)：28.5
  • L1(mm)：20.5
  • B(mm)：17
  • B1(mm)：13
  • D(mm)：11
  • ねじ径(mm)：M5
  • 重量(g)：10
  • 使用荷重(kg)：60
AK2022 ￥250
詳細・寸法情報／見積依頼・CAD
  • サイズ(mm)：6
  • d(mm)：6
  • d1(mm)：7.5
  • L(mm)：36
  • L1(mm)：27
  • B(mm)：22
  • B1(mm)：18
  • D(mm)：12
  • ねじ径(mm)：M6
  • 重量(g)：17
  • 使用荷重(kg)：80
AK2023 ￥340
詳細・寸法情報／見積依頼・CAD
  • サイズ(mm)：8
  • d(mm)：8
  • d1(mm)：12.5
  • L(mm)：57
  • L1(mm)：44
  • B(mm)：28
  • B1(mm)：20
  • D(mm)：18
  • ねじ径(mm)：M8
  • 重量(g)：30
  • 使用荷重(kg)：100
