UボルトHD型

※材質:SUS304

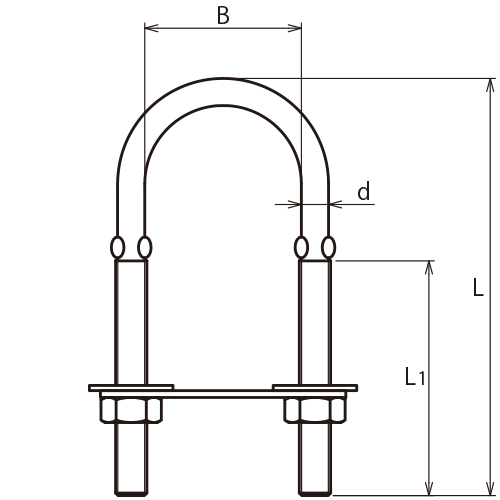

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼
製品図
(PDF)
No.
製品図 AK6710
製品図 AK6711
製品図 AK6712
製品図 AK6713
製品図 AK6714
製品図 AK6715
製品図 AK6716
製品図 AK6717
製品図 AK6718
価格
(税抜)
サイズ(mm) d(mm) L(mm) L1(mm) B(mm) ねじ径(mm) 重量(g)
¥490 65*27 3 65 30 27 M4 14
¥540 80*32 4 80 45 32 M5 26
¥580 80*30 5 80 45 30 M6 40
¥720 60*28 7 60 23 28.5 M8 60
¥750 80*28 7 80 40 28 M8 70
¥810 100*28 7 100 65 28 M8 83
¥1,100 90*41 9 90 40 41 M10 135
¥1,300 130*41 9 130 80 41 M10 180
¥1,840 150*55 11 150 85 55 M12 290

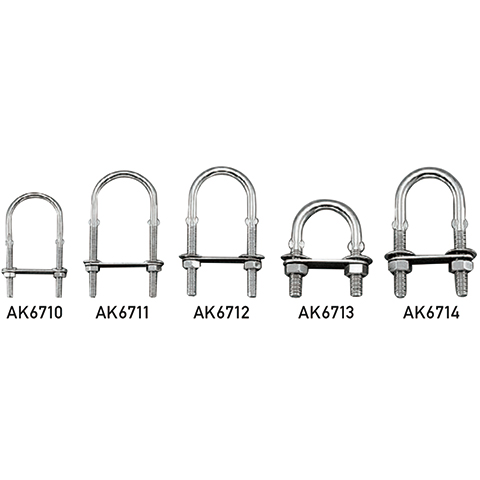

AK6710 ¥490
詳細・寸法情報/見積依頼
  • サイズ(mm):65*27
  • d(mm):3
  • L(mm):65
  • L1(mm):30
  • B(mm):27
  • ねじ径(mm):M4
  • 重量(g):14
AK6711 ¥540
詳細・寸法情報/見積依頼
  • サイズ(mm):80*32
  • d(mm):4
  • L(mm):80
  • L1(mm):45
  • B(mm):32
  • ねじ径(mm):M5
  • 重量(g):26
AK6712 ¥580
詳細・寸法情報/見積依頼
  • サイズ(mm):80*30
  • d(mm):5
  • L(mm):80
  • L1(mm):45
  • B(mm):30
  • ねじ径(mm):M6
  • 重量(g):40
AK6713 ¥720
詳細・寸法情報/見積依頼
  • サイズ(mm):60*28
  • d(mm):7
  • L(mm):60
  • L1(mm):23
  • B(mm):28.5
  • ねじ径(mm):M8
  • 重量(g):60
AK6714 ¥750
詳細・寸法情報/見積依頼
  • サイズ(mm):80*28
  • d(mm):7
  • L(mm):80
  • L1(mm):40
  • B(mm):28
  • ねじ径(mm):M8
  • 重量(g):70

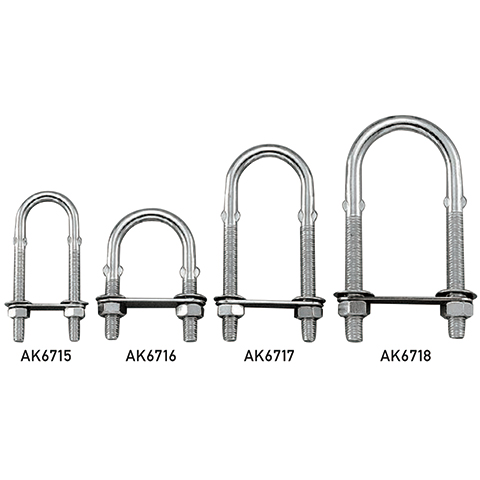

AK6715 ¥810
詳細・寸法情報/見積依頼
  • サイズ(mm):100*28
  • d(mm):7
  • L(mm):100
  • L1(mm):65
  • B(mm):28
  • ねじ径(mm):M8
  • 重量(g):83
AK6716 ¥1,100
詳細・寸法情報/見積依頼
  • サイズ(mm):90*41
  • d(mm):9
  • L(mm):90
  • L1(mm):40
  • B(mm):41
  • ねじ径(mm):M10
  • 重量(g):135
AK6717 ¥1,300
詳細・寸法情報/見積依頼
  • サイズ(mm):130*41
  • d(mm):9
  • L(mm):130
  • L1(mm):80
  • B(mm):41
  • ねじ径(mm):M10
  • 重量(g):180
AK6718 ¥1,840
詳細・寸法情報/見積依頼
  • サイズ(mm):150*55
  • d(mm):11
  • L(mm):150
  • L1(mm):85
  • B(mm):55
  • ねじ径(mm):M12
  • 重量(g):290
