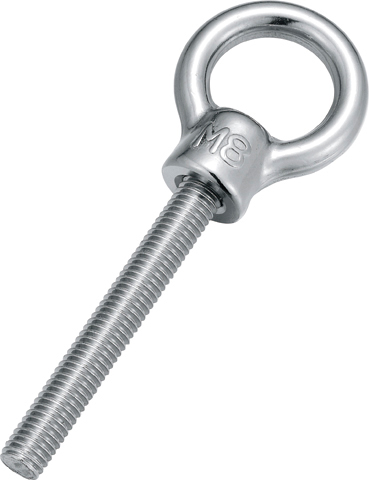

ロングアイボルトN型（インチねじ）受注生産品

※材質：SUS304
※受注生産品です。
※ねじ長さ(L2)は、ご要望の長さに受注生産致します。下記寸法表のL2の値を参考にしてください。

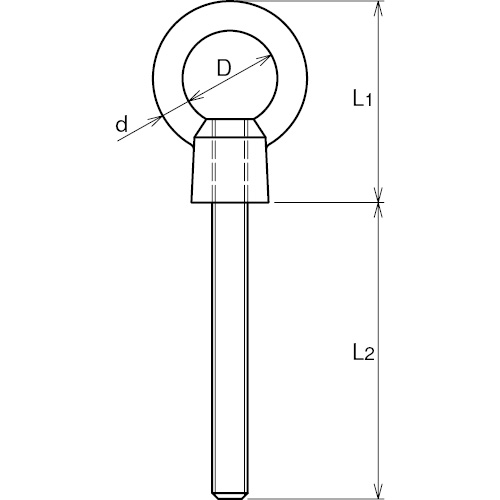

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼		 製品図
(PDF)		 No.
AK4540-49
AK4540-100
AK4540-260
AK4541-59
AK4541-100
AK4541-255
AK4542-79
AK4542-100
AK4542-250
AK4543-99
AK4543-245
AK4544-149
AK4544-240
価格
(税抜)		 サイズ d(mm) L1(mm) L2(mm) D(mm) ねじ径(Inch)
￥1,180 1/4 5 34 ~49 16 W1/4
￥1,180 1/4 5 34 51~100 16 W1/4
￥1,400 1/4 5 34 101~260 16 W1/4
￥2,580 5/16 6 39 ~59 20 W5/16
￥2,580 5/16 6 39 61~100 20 W5/16
￥2,990 5/16 6 39 101~255 20 W5/16
￥3,440 3/8 8 49 ~79 25 W3/8
￥3,440 3/8 8 49 81~100 25 W3/8
￥3,960 3/8 8 49 101~250 25 W3/8
￥4,820 1/2 10 61 ~99 30 W1/2
￥5,500 1/2 10 61 101~245 30 W1/2
￥9,300 5/8 12.5 72 ~149 35 W5/8
￥10,200 5/8 12.5 72 151~240 35 W5/8
AK4540-49 ￥1,180
詳細・寸法情報／見積依頼
  • サイズ：1/4
  • d(mm)：5
  • L1(mm)：34
  • L2(mm)：~49
  • D(mm)：16
  • ねじ径(Inch)：W1/4
AK4540-100 ￥1,180
詳細・寸法情報／見積依頼
  • サイズ：1/4
  • d(mm)：5
  • L1(mm)：34
  • L2(mm)：51~100
  • D(mm)：16
  • ねじ径(Inch)：W1/4
AK4540-260 ￥1,400
詳細・寸法情報／見積依頼
  • サイズ：1/4
  • d(mm)：5
  • L1(mm)：34
  • L2(mm)：101~260
  • D(mm)：16
  • ねじ径(Inch)：W1/4
AK4541-59 ￥2,580
詳細・寸法情報／見積依頼
  • サイズ：5/16
  • d(mm)：6
  • L1(mm)：39
  • L2(mm)：~59
  • D(mm)：20
  • ねじ径(Inch)：W5/16
AK4541-100 ￥2,580
詳細・寸法情報／見積依頼
  • サイズ：5/16
  • d(mm)：6
  • L1(mm)：39
  • L2(mm)：61~100
  • D(mm)：20
  • ねじ径(Inch)：W5/16
AK4541-255 ￥2,990
詳細・寸法情報／見積依頼
  • サイズ：5/16
  • d(mm)：6
  • L1(mm)：39
  • L2(mm)：101~255
  • D(mm)：20
  • ねじ径(Inch)：W5/16
AK4542-79 ￥3,440
詳細・寸法情報／見積依頼
  • サイズ：3/8
  • d(mm)：8
  • L1(mm)：49
  • L2(mm)：~79
  • D(mm)：25
  • ねじ径(Inch)：W3/8
AK4542-100 ￥3,440
詳細・寸法情報／見積依頼
  • サイズ：3/8
  • d(mm)：8
  • L1(mm)：49
  • L2(mm)：81~100
  • D(mm)：25
  • ねじ径(Inch)：W3/8
AK4542-250 ￥3,960
詳細・寸法情報／見積依頼
  • サイズ：3/8
  • d(mm)：8
  • L1(mm)：49
  • L2(mm)：101~250
  • D(mm)：25
  • ねじ径(Inch)：W3/8
AK4543-99 ￥4,820
詳細・寸法情報／見積依頼
  • サイズ：1/2
  • d(mm)：10
  • L1(mm)：61
  • L2(mm)：~99
  • D(mm)：30
  • ねじ径(Inch)：W1/2
AK4543-245 ￥5,500
詳細・寸法情報／見積依頼
  • サイズ：1/2
  • d(mm)：10
  • L1(mm)：61
  • L2(mm)：101~245
  • D(mm)：30
  • ねじ径(Inch)：W1/2
AK4544-149 ￥9,300
詳細・寸法情報／見積依頼
  • サイズ：5/8
  • d(mm)：12.5
  • L1(mm)：72
  • L2(mm)：~149
  • D(mm)：35
  • ねじ径(Inch)：W5/8
AK4544-240 ￥10,200
詳細・寸法情報／見積依頼
  • サイズ：5/8
  • d(mm)：12.5
  • L1(mm)：72
  • L2(mm)：151~240
  • D(mm)：35
  • ねじ径(Inch)：W5/8
