ロングアイボルトN型（ミリねじ）

※材質：SUS304
※サイズ4：鋳造、サイズ6-16：鍛造

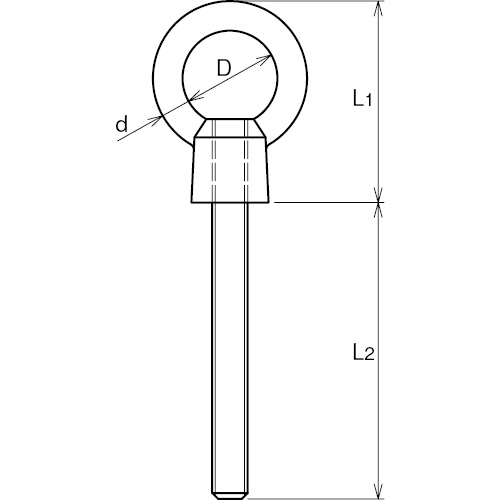

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼		 製品図
(PDF)		 No.
製品図 AK17075
製品図 AK4585
製品図 AK4586
製品図 AK4587
製品図 AK4588
製品図 AK4589
価格
(税抜)		 サイズ(mm) d(mm) L1(mm) L2(mm) D(mm) ねじ径(mm) 重量(g) 使用荷重(kg)
￥890 4 4 21 40 10 M4 9 20
￥900 6 5 31 50 15 M6 30 50
￥1,050 8 6 39 60 20 M8 55 80
￥1,500 10 8 48.5 80 25 M10 110 150
￥2,450 12 10 61 100 30 M12 210 220
￥3,710 16 12.5 72 150 35 M16 440 450
AK17075 ￥890
詳細・寸法情報／見積依頼
  • サイズ(mm)：4
  • d(mm)：4
  • L1(mm)：21
  • L2(mm)：40
  • D(mm)：10
  • ねじ径(mm)：M4
  • 重量(g)：9
  • 使用荷重(kg)：20
AK4585 ￥900
詳細・寸法情報／見積依頼
  • サイズ(mm)：6
  • d(mm)：5
  • L1(mm)：31
  • L2(mm)：50
  • D(mm)：15
  • ねじ径(mm)：M6
  • 重量(g)：30
  • 使用荷重(kg)：50
AK4586 ￥1,050
詳細・寸法情報／見積依頼
  • サイズ(mm)：8
  • d(mm)：6
  • L1(mm)：39
  • L2(mm)：60
  • D(mm)：20
  • ねじ径(mm)：M8
  • 重量(g)：55
  • 使用荷重(kg)：80
AK4587 ￥1,500
詳細・寸法情報／見積依頼
  • サイズ(mm)：10
  • d(mm)：8
  • L1(mm)：48.5
  • L2(mm)：80
  • D(mm)：25
  • ねじ径(mm)：M10
  • 重量(g)：110
  • 使用荷重(kg)：150
AK4588 ￥2,450
詳細・寸法情報／見積依頼
  • サイズ(mm)：12
  • d(mm)：10
  • L1(mm)：61
  • L2(mm)：100
  • D(mm)：30
  • ねじ径(mm)：M12
  • 重量(g)：210
  • 使用荷重(kg)：220
AK4589 ￥3,710
詳細・寸法情報／見積依頼
  • サイズ(mm)：16
  • d(mm)：12.5
  • L1(mm)：72
  • L2(mm)：150
  • D(mm)：35
  • ねじ径(mm)：M16
  • 重量(g)：440
  • 使用荷重(kg)：450
