ロングアイスクリュー

"※材質:SCS14(SUS316相当)
ねじ=SUS304
※注意:使用荷重は目安です。取付対象物の材質により異なります。"

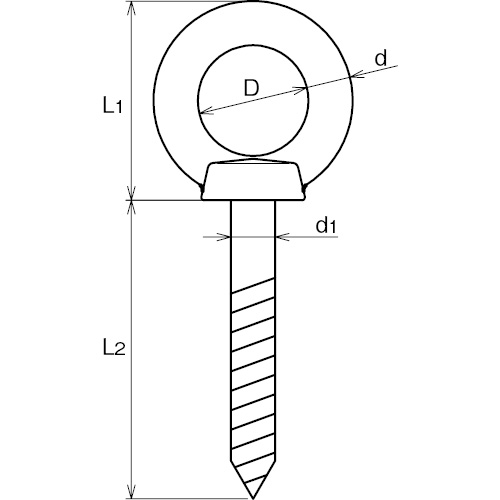

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK3240
製品図 AK3241
製品図 AK3242
製品図 AK3243
製品図 AK3244
価格
(税抜)
サイズ(mm) d(mm) d1(mm) L1(mm) L2(mm) D(mm) 重量(g) 使用荷重(kg)
¥400 3 3.5 2.8 17 35 8.5 6 15
¥410 4 4 4 19 41 10 9 20
¥460 5 5 5 25 50 13 18 30
¥720 6 6 6 27 50 15 27 60
¥870 8 8 8 36 54 20 58 80
AK3240 ¥400
詳細・寸法情報/見積依頼・CAD
  • サイズ(mm):3
  • d(mm):3.5
  • d1(mm):2.8
  • L1(mm):17
  • L2(mm):35
  • D(mm):8.5
  • 重量(g):6
  • 使用荷重(kg):15
AK3241 ¥410
詳細・寸法情報/見積依頼・CAD
  • サイズ(mm):4
  • d(mm):4
  • d1(mm):4
  • L1(mm):19
  • L2(mm):41
  • D(mm):10
  • 重量(g):9
  • 使用荷重(kg):20
AK3242 ¥460
詳細・寸法情報/見積依頼・CAD
  • サイズ(mm):5
  • d(mm):5
  • d1(mm):5
  • L1(mm):25
  • L2(mm):50
  • D(mm):13
  • 重量(g):18
  • 使用荷重(kg):30
AK3243 ¥720
詳細・寸法情報/見積依頼・CAD
  • サイズ(mm):6
  • d(mm):6
  • d1(mm):6
  • L1(mm):27
  • L2(mm):50
  • D(mm):15
  • 重量(g):27
  • 使用荷重(kg):60
AK3244 ¥870
詳細・寸法情報/見積依頼・CAD
  • サイズ(mm):8
  • d(mm):8
  • d1(mm):8
  • L1(mm):36
  • L2(mm):54
  • D(mm):20
  • 重量(g):58
  • 使用荷重(kg):80
