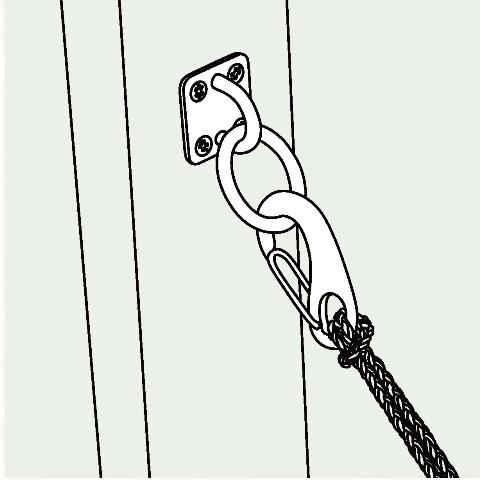

座付丸環

※材質:SUS304

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼
製品図
(PDF)
No.
製品図 AK4029
製品図 AK4030
製品図 AK4031
価格
(税抜)

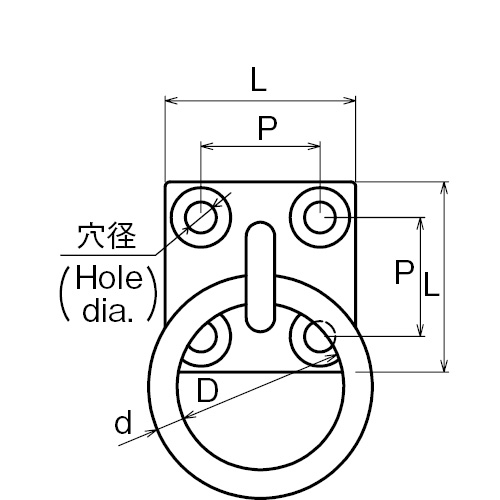

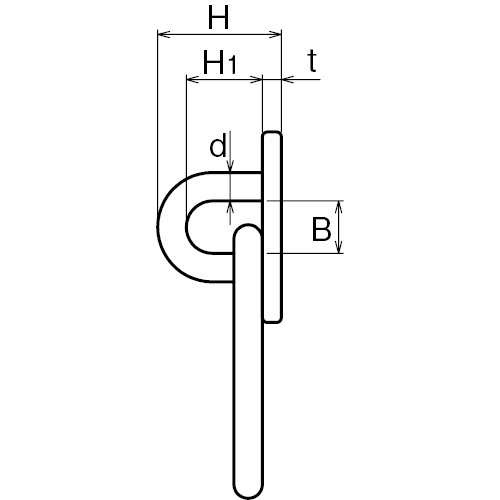

サイズ(mm) d(mm) L(mm) B(mm) P(mm) D(mm) H(mm) H1(mm) t(mm) 穴径(mm) 木ねじ径(mm) 重量(g) 使用荷重(kg)
¥750 5 5 35 10 22 30 22 14 3 4.3 3.5 52 30
¥820 6 6 40 11 25 35 26 16 4 6.5 4.5 80 40
¥1,480 8 8 50 18 35 40 32 19 5 7.8 5.1 172 60
AK4029 ¥750
詳細・寸法情報/見積依頼
  • サイズ(mm):5
  • d(mm):5
  • L(mm):35
  • B(mm):10
  • P(mm):22
  • D(mm):30
  • H(mm):22
  • H1(mm):14
  • t(mm):3
  • 穴径(mm):4.3
  • 木ねじ径(mm):3.5
  • 重量(g):52
  • 使用荷重(kg):30
AK4030 ¥820
詳細・寸法情報/見積依頼
  • サイズ(mm):6
  • d(mm):6
  • L(mm):40
  • B(mm):11
  • P(mm):25
  • D(mm):35
  • H(mm):26
  • H1(mm):16
  • t(mm):4
  • 穴径(mm):6.5
  • 木ねじ径(mm):4.5
  • 重量(g):80
  • 使用荷重(kg):40
AK4031 ¥1,480
詳細・寸法情報/見積依頼
  • サイズ(mm):8
  • d(mm):8
  • L(mm):50
  • B(mm):18
  • P(mm):35
  • D(mm):40
  • H(mm):32
  • H1(mm):19
  • t(mm):5
  • 穴径(mm):7.8
  • 木ねじ径(mm):5.1
  • 重量(g):172
  • 使用荷重(kg):60
