鉄重量フック(鍛造製)

※材質:S45C
※注意:下記P寸法よりも広がった場合、直ちに使用をやめてください。

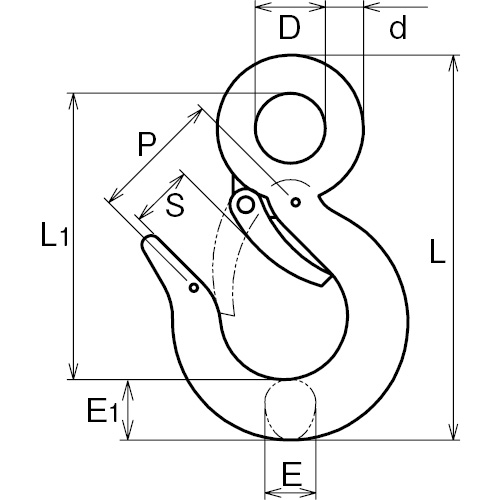

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK4795
製品図 AK4797
製品図 AK4798
製品図 AK4799
価格
(税抜)
サイズ(mm) d(mm) L(mm) L1(mm) S(mm) P(mm) D(mm) E(mm) E1(mm) 重量(g) 使用荷重(t)
¥700 0.75t 9 109 82 19 40 19 16 18 260 0.75
¥1,250 1.5t 12 141 102 24 50 28 20 27 565 1.5
¥1,550 2t 15 167 121 29 60 32 23 31 975 2
¥2,740 3t 17 200 147 33 60 40 29 37 1,580 3
AK4795 ¥700
詳細・寸法情報/見積依頼・CAD
  • サイズ(mm):0.75t
  • d(mm):9
  • L(mm):109
  • L1(mm):82
  • S(mm):19
  • P(mm):40
  • D(mm):19
  • E(mm):16
  • E1(mm):18
  • 重量(g):260
  • 使用荷重(t):0.75
AK4797 ¥1,250
詳細・寸法情報/見積依頼・CAD
  • サイズ(mm):1.5t
  • d(mm):12
  • L(mm):141
  • L1(mm):102
  • S(mm):24
  • P(mm):50
  • D(mm):28
  • E(mm):20
  • E1(mm):27
  • 重量(g):565
  • 使用荷重(t):1.5
AK4798 ¥1,550
詳細・寸法情報/見積依頼・CAD
  • サイズ(mm):2t
  • d(mm):15
  • L(mm):167
  • L1(mm):121
  • S(mm):29
  • P(mm):60
  • D(mm):32
  • E(mm):23
  • E1(mm):31
  • 重量(g):975
  • 使用荷重(t):2
AK4799 ¥2,740
詳細・寸法情報/見積依頼・CAD
  • サイズ(mm):3t
  • d(mm):17
  • L(mm):200
  • L1(mm):147
  • S(mm):33
  • P(mm):60
  • D(mm):40
  • E(mm):29
  • E1(mm):37
  • 重量(g):1,580
  • 使用荷重(t):3
