リングキャッチ(鉄)

※材質:鉄(メッキ)

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼
製品図
(PDF)
No.
製品図 AK12115
製品図 AK12116
製品図 AK12117
製品図 AK12118
製品図 AK12119
製品図 AK12120
価格
(税抜)

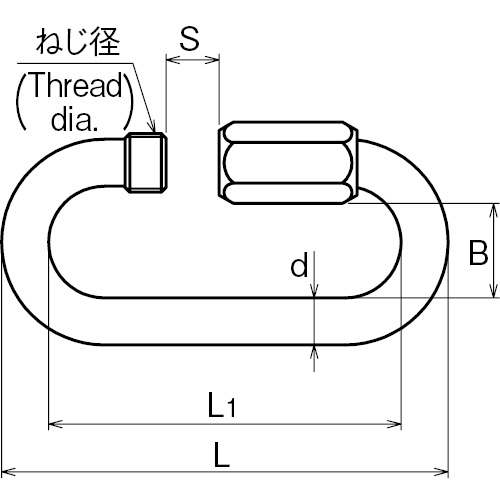

サイズ(mm) d(mm) L(mm) L1(mm) B(mm) S(mm) ねじ径(mm) 六角二面幅(mm) 重量(g) 使用荷重(kg)
¥100 3.5 3.5 37 29 8 5 M5 7 10 40
¥110 4 4 42 34 9 6 M6 8 13 50
¥140 5 5 50 40 10 7 M7 9 25 70
¥150 6 6 57 45 13 8 M8 10 38 90
¥220 7 7 66 52 14 9 M9 12 60 150
¥260 8 8 72 56 14 9 M10 13 80 200
AK12115 ¥100
詳細・寸法情報/見積依頼
  • サイズ(mm):3.5
  • d(mm):3.5
  • L(mm):37
  • L1(mm):29
  • B(mm):8
  • S(mm):5
  • ねじ径(mm):M5
  • 六角二面幅(mm):7
  • 重量(g):10
  • 使用荷重(kg):40
AK12116 ¥110
詳細・寸法情報/見積依頼
  • サイズ(mm):4
  • d(mm):4
  • L(mm):42
  • L1(mm):34
  • B(mm):9
  • S(mm):6
  • ねじ径(mm):M6
  • 六角二面幅(mm):8
  • 重量(g):13
  • 使用荷重(kg):50
AK12117 ¥140
詳細・寸法情報/見積依頼
  • サイズ(mm):5
  • d(mm):5
  • L(mm):50
  • L1(mm):40
  • B(mm):10
  • S(mm):7
  • ねじ径(mm):M7
  • 六角二面幅(mm):9
  • 重量(g):25
  • 使用荷重(kg):70
AK12118 ¥150
詳細・寸法情報/見積依頼
  • サイズ(mm):6
  • d(mm):6
  • L(mm):57
  • L1(mm):45
  • B(mm):13
  • S(mm):8
  • ねじ径(mm):M8
  • 六角二面幅(mm):10
  • 重量(g):38
  • 使用荷重(kg):90
AK12119 ¥220
詳細・寸法情報/見積依頼
  • サイズ(mm):7
  • d(mm):7
  • L(mm):66
  • L1(mm):52
  • B(mm):14
  • S(mm):9
  • ねじ径(mm):M9
  • 六角二面幅(mm):12
  • 重量(g):60
  • 使用荷重(kg):150
AK12120 ¥260
詳細・寸法情報/見積依頼
  • サイズ(mm):8
  • d(mm):8
  • L(mm):72
  • L1(mm):56
  • B(mm):14
  • S(mm):9
  • ねじ径(mm):M10
  • 六角二面幅(mm):13
  • 重量(g):80
  • 使用荷重(kg):200
