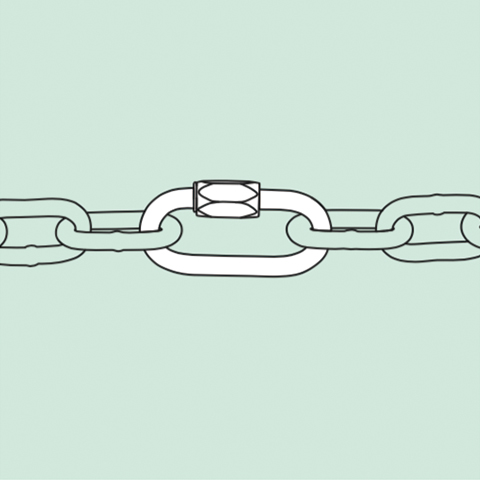

口広リングキャッチ

※材質:SUS304

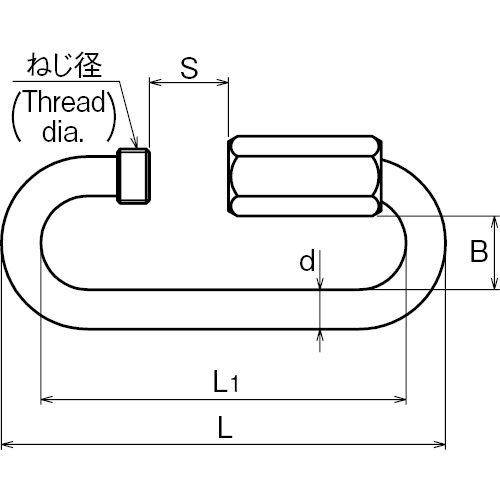

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK1220
製品図 AK1221
製品図 AK1222
価格
(税抜)
サイズ(mm) d(mm) L(mm) L1(mm) B(mm) S(mm) ねじ径(mm) 六角二面幅(mm) 重量(g) 使用荷重(kg)
¥580 5 5 58 48 11 9 M6 8 25 80
¥690 6 6 72 60 13.5 13 M9 11 45 150
¥1,030 8 8 90 74 17 16 M11 14 100 590
AK1220 ¥580
詳細・寸法情報/見積依頼・CAD
  • サイズ(mm):5
  • d(mm):5
  • L(mm):58
  • L1(mm):48
  • B(mm):11
  • S(mm):9
  • ねじ径(mm):M6
  • 六角二面幅(mm):8
  • 重量(g):25
  • 使用荷重(kg):80
AK1221 ¥690
詳細・寸法情報/見積依頼・CAD
  • サイズ(mm):6
  • d(mm):6
  • L(mm):72
  • L1(mm):60
  • B(mm):13.5
  • S(mm):13
  • ねじ径(mm):M9
  • 六角二面幅(mm):11
  • 重量(g):45
  • 使用荷重(kg):150
AK1222 ¥1,030
詳細・寸法情報/見積依頼・CAD
  • サイズ(mm):8
  • d(mm):8
  • L(mm):90
  • L1(mm):74
  • B(mm):17
  • S(mm):16
  • ねじ径(mm):M11
  • 六角二面幅(mm):14
  • 重量(g):100
  • 使用荷重(kg):590
