ステンレス製I形補助手摺(カバー付ブラケット仕様)

ねじ隠しのカバー付ブラケットを使用。

こちらの製品は、指紋が目立たない電解研磨[BEP]を施すことができます。詳細は左図にてご確認ください。

※材質:パイプ、ねじ類=SUS304
ブラケット=SCS14 (SUS316相当)
※ブラケットの壁固定は、M10アン力ーまたはΦ4タッピンねじ (3本) のどちらかを選択してください。
※下表のサイズ以外の長さも承っております。
※受注生産の為、納品まで約3週間いただいております。

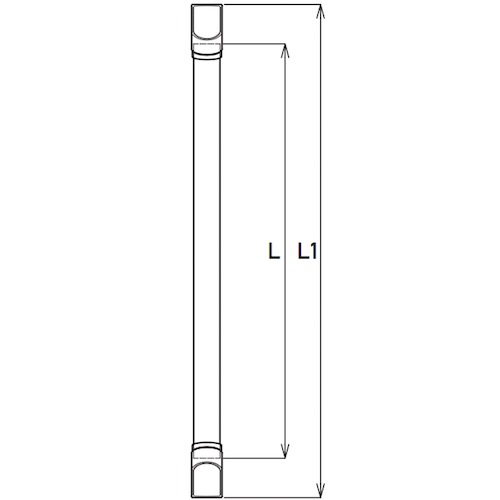

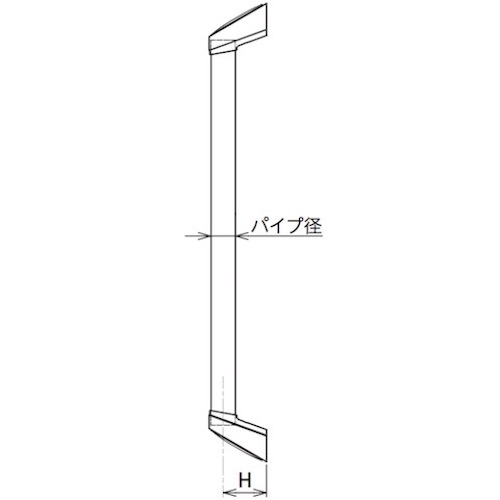

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
AK42915H-04
AK42915H-06
AK42915H-08
AK42915B-04
AK42915B-06
AK42915B-08
価格
(税抜)
パイプ直径(mm) サイズ(L)(mm) (*)ヘアライン仕上 (*)BEP L1(mm) H(mm) 重量(g)
¥19,900 38 400 * 514 67.5 1320
¥21,600 38 600 * 714 67.5 1590
¥23,300 38 800 * 914 67.5 1860
¥23,400 38 400 * 514 67.5 1320
¥26,800 38 600 * 714 67.5 1590
¥30,200 38 800 * 914 67.5 1860
AK42915H-04 ¥19,900
詳細・寸法情報/見積依頼・CAD
  • パイプ直径(mm):38
  • サイズ(L)(mm):400
  • (*)ヘアライン仕上:*
  • (*)BEP:
  • L1(mm):514
  • H(mm):67.5
  • 重量(g):1320
AK42915H-06 ¥21,600
詳細・寸法情報/見積依頼・CAD
  • パイプ直径(mm):38
  • サイズ(L)(mm):600
  • (*)ヘアライン仕上:*
  • (*)BEP:
  • L1(mm):714
  • H(mm):67.5
  • 重量(g):1590
AK42915H-08 ¥23,300
詳細・寸法情報/見積依頼・CAD
  • パイプ直径(mm):38
  • サイズ(L)(mm):800
  • (*)ヘアライン仕上:*
  • (*)BEP:
  • L1(mm):914
  • H(mm):67.5
  • 重量(g):1860
AK42915B-04 ¥23,400
詳細・寸法情報/見積依頼・CAD
  • パイプ直径(mm):38
  • サイズ(L)(mm):400
  • (*)ヘアライン仕上:
  • (*)BEP:*
  • L1(mm):514
  • H(mm):67.5
  • 重量(g):1320
AK42915B-06 ¥26,800
詳細・寸法情報/見積依頼・CAD
  • パイプ直径(mm):38
  • サイズ(L)(mm):600
  • (*)ヘアライン仕上:
  • (*)BEP:*
  • L1(mm):714
  • H(mm):67.5
  • 重量(g):1590
AK42915B-08 ¥30,200
詳細・寸法情報/見積依頼・CAD
  • パイプ直径(mm):38
  • サイズ(L)(mm):800
  • (*)ヘアライン仕上:
  • (*)BEP:*
  • L1(mm):914
  • H(mm):67.5
  • 重量(g):1860
