ガードウェイ

使用しないときは、支柱を地中に収納でき、場所をとらず、空間を広く使える地中収納タイプです。
※*50、*76.3は固定式、着脱式もあります。

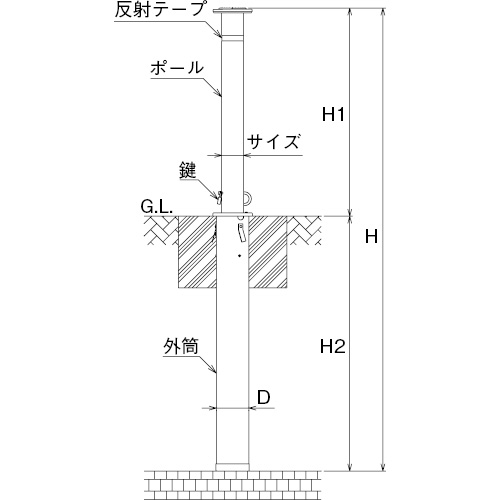

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK24105
製品図 AK24106
製品図 AK24107
製品図 AK24108
製品図 AK24120
製品図 AK24121
製品図 AK24122
製品図 AK24123
製品図 AK24140
製品図 AK24141
製品図 AK24142
価格
(税抜)
サイズ(パイプ径)(mm) (*)鍵付 (*)チェーン内臓1.5m (*)端柱用 H(mm) H1(mm) H2(mm) D(mm)
¥14,000 50 1617 727 890 89
¥15,700 50 * 1617 727 890 89
¥22,000 50 * 1617 727 890 89
¥15,700 50 * 1617 727 890 89
¥26,300 76.3 1617 727 890 114
¥29,200 76.3 * 1617 727 890 114
¥37,700 76.3 * 1617 727 890 114
¥29,700 76.3 * 1617 727 890 114
¥55,900 114.3 * 1622 740 882 152.4
¥74,500 114.3 * 1622 740 882 152.4
¥55,900 114.3 * 1622 740 882 152.4
AK24105 ¥14,000
詳細・寸法情報/見積依頼・CAD
  • サイズ(パイプ径)(mm):50
  • (*)鍵付:
  • (*)チェーン内臓1.5m:
  • (*)端柱用:
  • H(mm):1617
  • H1(mm):727
  • H2(mm):890
  • D(mm):89
AK24106 ¥15,700
詳細・寸法情報/見積依頼・CAD
  • サイズ(パイプ径)(mm):50
  • (*)鍵付:*
  • (*)チェーン内臓1.5m:
  • (*)端柱用:
  • H(mm):1617
  • H1(mm):727
  • H2(mm):890
  • D(mm):89
AK24107 ¥22,000
詳細・寸法情報/見積依頼・CAD
  • サイズ(パイプ径)(mm):50
  • (*)鍵付:
  • (*)チェーン内臓1.5m:*
  • (*)端柱用:
  • H(mm):1617
  • H1(mm):727
  • H2(mm):890
  • D(mm):89
AK24108 ¥15,700
詳細・寸法情報/見積依頼・CAD
  • サイズ(パイプ径)(mm):50
  • (*)鍵付:
  • (*)チェーン内臓1.5m:
  • (*)端柱用:*
  • H(mm):1617
  • H1(mm):727
  • H2(mm):890
  • D(mm):89
AK24120 ¥26,300
詳細・寸法情報/見積依頼・CAD
  • サイズ(パイプ径)(mm):76.3
  • (*)鍵付:
  • (*)チェーン内臓1.5m:
  • (*)端柱用:
  • H(mm):1617
  • H1(mm):727
  • H2(mm):890
  • D(mm):114
AK24121 ¥29,200
詳細・寸法情報/見積依頼・CAD
  • サイズ(パイプ径)(mm):76.3
  • (*)鍵付:*
  • (*)チェーン内臓1.5m:
  • (*)端柱用:
  • H(mm):1617
  • H1(mm):727
  • H2(mm):890
  • D(mm):114
AK24122 ¥37,700
詳細・寸法情報/見積依頼・CAD
  • サイズ(パイプ径)(mm):76.3
  • (*)鍵付:
  • (*)チェーン内臓1.5m:*
  • (*)端柱用:
  • H(mm):1617
  • H1(mm):727
  • H2(mm):890
  • D(mm):114
AK24123 ¥29,700
詳細・寸法情報/見積依頼・CAD
  • サイズ(パイプ径)(mm):76.3
  • (*)鍵付:
  • (*)チェーン内臓1.5m:
  • (*)端柱用:*
  • H(mm):1617
  • H1(mm):727
  • H2(mm):890
  • D(mm):114
AK24140 ¥55,900
詳細・寸法情報/見積依頼・CAD
  • サイズ(パイプ径)(mm):114.3
  • (*)鍵付:*
  • (*)チェーン内臓1.5m:
  • (*)端柱用:
  • H(mm):1622
  • H1(mm):740
  • H2(mm):882
  • D(mm):152.4
AK24141 ¥74,500
詳細・寸法情報/見積依頼・CAD
  • サイズ(パイプ径)(mm):114.3
  • (*)鍵付:
  • (*)チェーン内臓1.5m:*
  • (*)端柱用:
  • H(mm):1622
  • H1(mm):740
  • H2(mm):882
  • D(mm):152.4
AK24142 ¥55,900
詳細・寸法情報/見積依頼・CAD
  • サイズ(パイプ径)(mm):114.3
  • (*)鍵付:
  • (*)チェーン内臓1.5m:
  • (*)端柱用:*
  • H(mm):1622
  • H1(mm):740
  • H2(mm):882
  • D(mm):152.4
