ジョイントパーツ三又金具

※材質:SCS14(SUS316相当)

※写真のボルト・ナットは標準仕様です。(ボタンボルト、袋ナット仕様)ボルト類の変更は随時対応します。お問い合せください。

※ボルト類の材質は、SUS304。

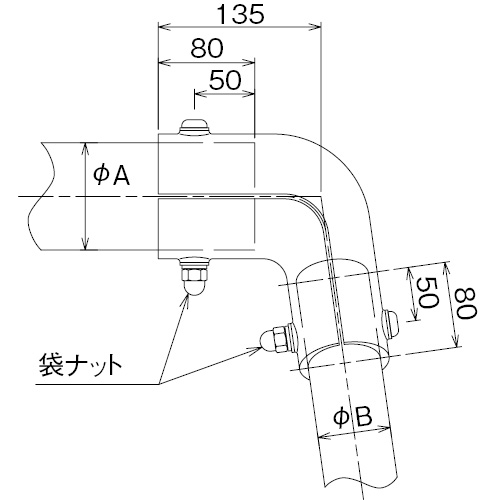

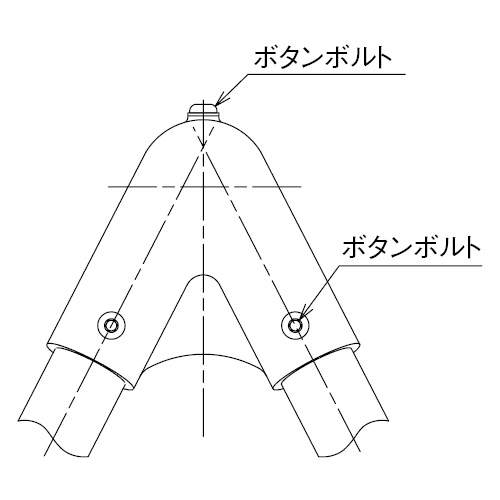

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK23020
製品図 AK23026
製品図 AK23028
価格
(税抜)
A(mm) B(mm) 重量(kg) 使用ボルト(脚) 使用ボルト(梁)
¥48,400 89.1(80A) 60.5(50A) M12*120L M12*90L 5
¥46,200 76.3(65A) 60.5(50A) M12*115L M12*100L 4.2
¥44,000 60.5(50A) 48.6(40A) M12*95L M12*80L 3.5
AK23020 ¥48,400
詳細・寸法情報/見積依頼・CAD
  • A(mm):89.1(80A)
  • B(mm):60.5(50A)
  • 重量(kg):M12*120L
  • 使用ボルト(脚):M12*90L
  • 使用ボルト(梁):5
AK23026 ¥46,200
詳細・寸法情報/見積依頼・CAD
  • A(mm):76.3(65A)
  • B(mm):60.5(50A)
  • 重量(kg):M12*115L
  • 使用ボルト(脚):M12*100L
  • 使用ボルト(梁):4.2
AK23028 ¥44,000
詳細・寸法情報/見積依頼・CAD
  • A(mm):60.5(50A)
  • B(mm):48.6(40A)
  • 重量(kg):M12*95L
  • 使用ボルト(脚):M12*80L
  • 使用ボルト(梁):3.5
