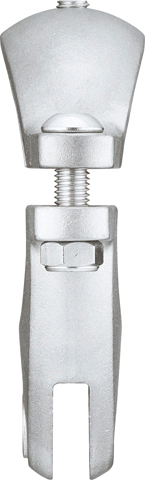

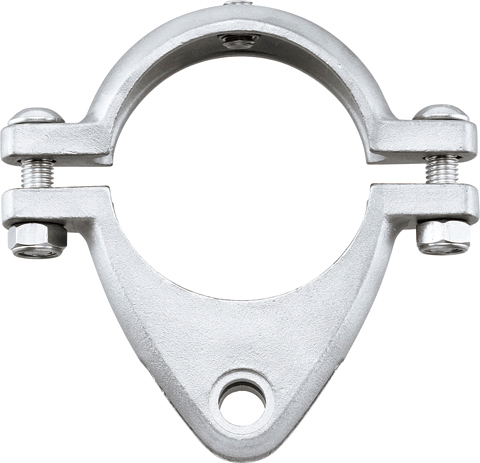

ジョイントパーツ吊り金具分割型

材質:SCS14(SUS316相当) ボルト類の材質はSUS304

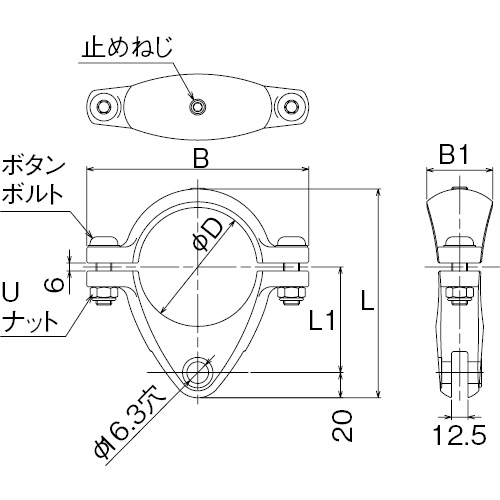

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK23042
製品図 AK23044
製品図 AK23047
価格
(税抜)
D(mm) L(mm) L1(mm) B(mm) B1(mm) ボルト径(mm) 止めねじ 重量(g)
¥28,100 89.1 160.5 80 168 50 M12 M12 1,260
¥27,000 76.3 147.5 75 158 47 M12 M12 1,200
¥25,900 60.5 127 66.5 129 45 M10 M10 670
AK23042 ¥28,100
詳細・寸法情報/見積依頼・CAD
  • D(mm):89.1
  • L(mm):160.5
  • L1(mm):80
  • B(mm):168
  • B1(mm):50
  • ボルト径(mm):M12
  • 止めねじ:M12
  • 重量(g):1,260
AK23044 ¥27,000
詳細・寸法情報/見積依頼・CAD
  • D(mm):76.3
  • L(mm):147.5
  • L1(mm):75
  • B(mm):158
  • B1(mm):47
  • ボルト径(mm):M12
  • 止めねじ:M12
  • 重量(g):1,200
AK23047 ¥25,900
詳細・寸法情報/見積依頼・CAD
  • D(mm):60.5
  • L(mm):127
  • L1(mm):66.5
  • B(mm):129
  • B1(mm):45
  • ボルト径(mm):M10
  • 止めねじ:M10
  • 重量(g):670
