座板金具

材質:SCS14(SUS316相当)
●使用荷重 330㎏
※ボルト・ナットは別売りです。

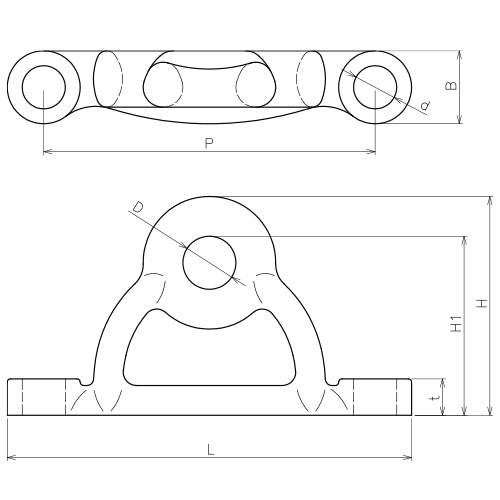

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK23034
製品図 AK23035
価格
(税抜)
P(mm) d(mm) B(mm) L(mm) H(mm) H1(mm) D(mm) t(mm) 重量(g)
¥4,600 100 13 22 122 66 54 16 11 300
¥4,100 80 13 22 102 66 54 16 11 260

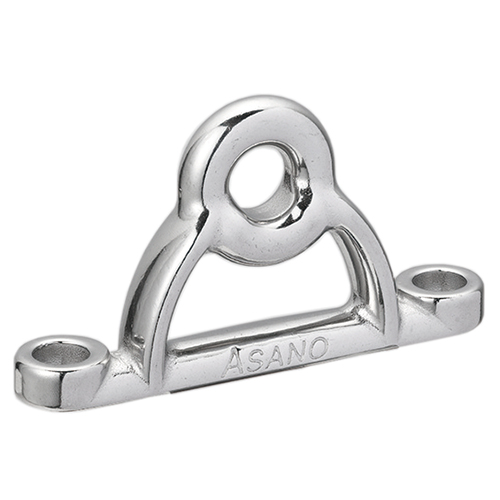

AK23034 ¥4,600
詳細・寸法情報/見積依頼・CAD
  • P(mm):100
  • d(mm):13
  • B(mm):22
  • L(mm):122
  • H(mm):66
  • H1(mm):54
  • D(mm):16
  • t(mm):11
  • 重量(g):300

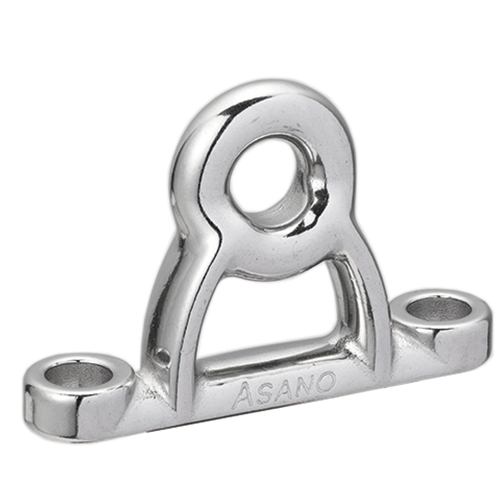

AK23035 ¥4,100
詳細・寸法情報/見積依頼・CAD
  • P(mm):80
  • d(mm):13
  • B(mm):22
  • L(mm):102
  • H(mm):66
  • H1(mm):54
  • D(mm):16
  • t(mm):11
  • 重量(g):260
