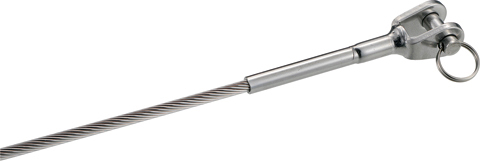

フォークターミナル

ワイヤーテンショナーの構成パーツ。

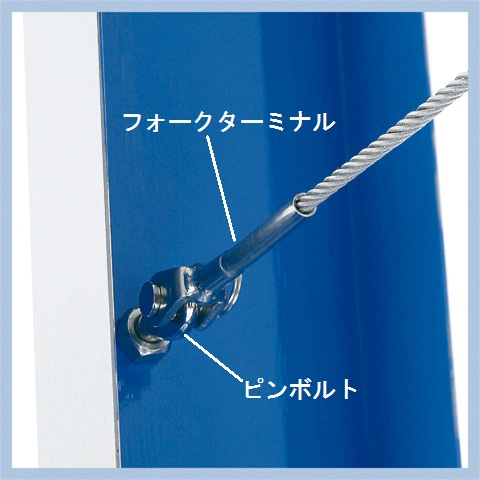

ピンボルトと組み合わせたり、フラットバー貫通穴に取り付けたり、幅広い施工方法でワイヤーを張ることが可能です。

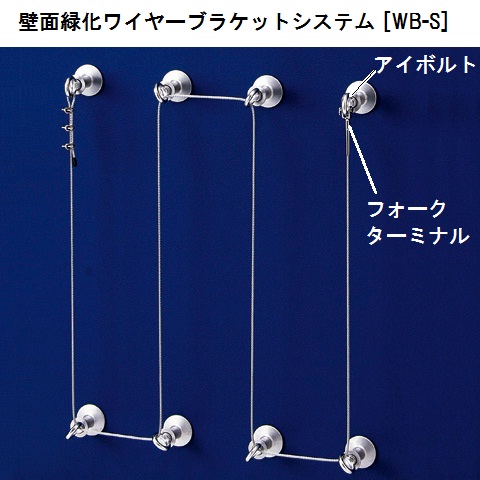

壁面緑化ワイヤーブラケットシステム[WB-S]タイプでは、壁面に取り付けたアイボルトに連結して使用します。

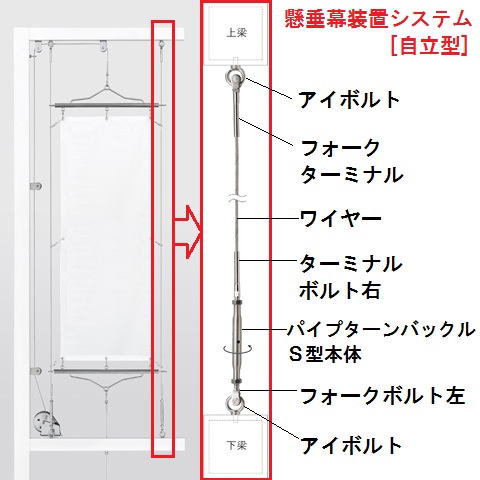

懸垂幕装置システム[自立型]では、懸垂幕の両サイドに使用するサイドワイヤーユニットに使用されます。

※材質:SUS316(2重リング=SUS304)

※金具単品では使用できません。当社にて金具にワイヤーかしめ(スウェージ加工)を行ってから出荷をいたします。

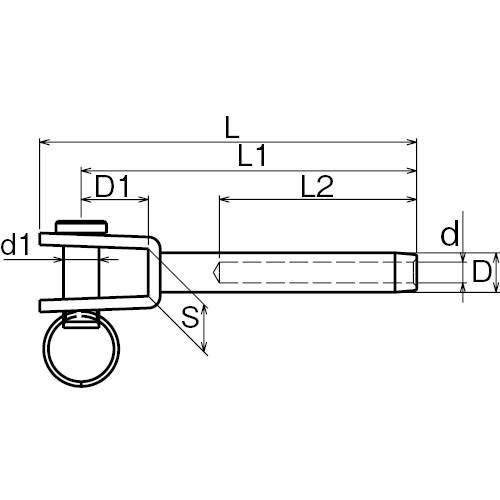

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼
製品図
(PDF)
No.
製品図 AK7460
製品図 AK7461
製品図 AK7462
製品図 AK7463
製品図 AK7464
製品図 AK7465
製品図 AK7466E
価格
(税抜)
サイズ(ワイヤー径)(mm) d(mm) d1(mm) L(mm) L1(mm) L2(mm) D(mm) D1(mm) S(mm) 重量(g) 使用荷重(kg)
¥1,700 3 3.5 5 71 65 38 6.35 12 7 22 150
¥1,820 4 4.5 7 80 73 45 7.5 13 9.5 35 250
¥2,060 5 5.5 8 93 84 51 9 15 11 55 400
¥2,300 6 6.5 9.5 112 102 64 12.5 19 12 115 600
¥2,910 8 8.5 12 143 130 83 16 26 14 220 1,000
¥8,000 10 10.6 16 164 147 90 17.8 34 20 355 1,500
¥10,800 12E 12.7 19 198 177 105 20 45 23 605 2,000
AK7460 ¥1,700
詳細・寸法情報/見積依頼
  • サイズ(ワイヤー径)(mm):3
  • d(mm):3.5
  • d1(mm):5
  • L(mm):71
  • L1(mm):65
  • L2(mm):38
  • D(mm):6.35
  • D1(mm):12
  • S(mm):7
  • 重量(g):22
  • 使用荷重(kg):150
AK7461 ¥1,820
詳細・寸法情報/見積依頼
  • サイズ(ワイヤー径)(mm):4
  • d(mm):4.5
  • d1(mm):7
  • L(mm):80
  • L1(mm):73
  • L2(mm):45
  • D(mm):7.5
  • D1(mm):13
  • S(mm):9.5
  • 重量(g):35
  • 使用荷重(kg):250
AK7462 ¥2,060
詳細・寸法情報/見積依頼
  • サイズ(ワイヤー径)(mm):5
  • d(mm):5.5
  • d1(mm):8
  • L(mm):93
  • L1(mm):84
  • L2(mm):51
  • D(mm):9
  • D1(mm):15
  • S(mm):11
  • 重量(g):55
  • 使用荷重(kg):400
AK7463 ¥2,300
詳細・寸法情報/見積依頼
  • サイズ(ワイヤー径)(mm):6
  • d(mm):6.5
  • d1(mm):9.5
  • L(mm):112
  • L1(mm):102
  • L2(mm):64
  • D(mm):12.5
  • D1(mm):19
  • S(mm):12
  • 重量(g):115
  • 使用荷重(kg):600
AK7464 ¥2,910
詳細・寸法情報/見積依頼
  • サイズ(ワイヤー径)(mm):8
  • d(mm):8.5
  • d1(mm):12
  • L(mm):143
  • L1(mm):130
  • L2(mm):83
  • D(mm):16
  • D1(mm):26
  • S(mm):14
  • 重量(g):220
  • 使用荷重(kg):1,000
AK7465 ¥8,000
詳細・寸法情報/見積依頼
  • サイズ(ワイヤー径)(mm):10
  • d(mm):10.6
  • d1(mm):16
  • L(mm):164
  • L1(mm):147
  • L2(mm):90
  • D(mm):17.8
  • D1(mm):34
  • S(mm):20
  • 重量(g):355
  • 使用荷重(kg):1,500
AK7466E ¥10,800
詳細・寸法情報/見積依頼
  • サイズ(ワイヤー径)(mm):12E
  • d(mm):12.7
  • d1(mm):19
  • L(mm):198
  • L1(mm):177
  • L2(mm):105
  • D(mm):20
  • D1(mm):45
  • S(mm):23
  • 重量(g):605
  • 使用荷重(kg):2,000
