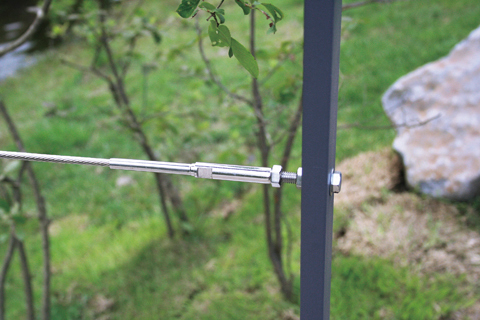

ターミナルナット

※材質：SUS316

※金具単品では使用できません。
当社にて金具にワイヤーかしめ（スウェージ加工）を行ってから出荷をいたします。
ご注文の際は当社までお問い合わせください。

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼		 製品図
(PDF)		 No.
製品図 AK15012
製品図 AK15013
製品図 AK15014
製品図 AK15015
製品図 AK15016
製品図 AK15002
製品図 AK15003
製品図 AK15004
製品図 AK15005
製品図 AK15006
価格
(税抜)		 (*)右ねじ (*)左ねじ サイズ（ワイヤー径）(mm) ねじ径(mm) d(mm) L(mm) L1(mm) L2(mm) D(mm) D1(mm) 重量(g) 使用荷重(kg)
￥1,330 * 3 M5 3.5 85 25 38 6.35 7 15 150
￥1,630 * 4 M6 4.5 92 25 45 7.5 8 20 250
￥2,000 * 5 M8 5.5 103 30 51 9 11 35 400
￥2,470 * 6 M10 6.5 130 45 64 12.5 14 85 600
￥3,300 * 8 M12 8.5 160 55 83 16 16 220 1000
￥1,330 * 3 M5 3.5 85 25 38 6.35 7 15 150
￥1,630 * 4 M6 4.5 92 25 45 7.5 8 20 250
￥2,000 * 5 M8 5.5 103 30 51 9 11 35 400
￥2,470 * 6 M10 6.5 130 45 64 12.5 14 85 600
￥3,300 * 8 M12 8.5 160 55 83 16 16 220 1000
AK15012 ￥1,330
詳細・寸法情報／見積依頼
  • (*)右ねじ：*
  • (*)左ねじ：
  • サイズ（ワイヤー径）(mm)：3
  • ねじ径(mm)：M5
  • d(mm)：3.5
  • L(mm)：85
  • L1(mm)：25
  • L2(mm)：38
  • D(mm)：6.35
  • D1(mm)：7
  • 重量(g)：15
  • 使用荷重(kg)：150
AK15013 ￥1,630
詳細・寸法情報／見積依頼
  • (*)右ねじ：*
  • (*)左ねじ：
  • サイズ（ワイヤー径）(mm)：4
  • ねじ径(mm)：M6
  • d(mm)：4.5
  • L(mm)：92
  • L1(mm)：25
  • L2(mm)：45
  • D(mm)：7.5
  • D1(mm)：8
  • 重量(g)：20
  • 使用荷重(kg)：250
AK15014 ￥2,000
詳細・寸法情報／見積依頼
  • (*)右ねじ：*
  • (*)左ねじ：
  • サイズ（ワイヤー径）(mm)：5
  • ねじ径(mm)：M8
  • d(mm)：5.5
  • L(mm)：103
  • L1(mm)：30
  • L2(mm)：51
  • D(mm)：9
  • D1(mm)：11
  • 重量(g)：35
  • 使用荷重(kg)：400
AK15015 ￥2,470
詳細・寸法情報／見積依頼
  • (*)右ねじ：*
  • (*)左ねじ：
  • サイズ（ワイヤー径）(mm)：6
  • ねじ径(mm)：M10
  • d(mm)：6.5
  • L(mm)：130
  • L1(mm)：45
  • L2(mm)：64
  • D(mm)：12.5
  • D1(mm)：14
  • 重量(g)：85
  • 使用荷重(kg)：600
AK15016 ￥3,300
詳細・寸法情報／見積依頼
  • (*)右ねじ：*
  • (*)左ねじ：
  • サイズ（ワイヤー径）(mm)：8
  • ねじ径(mm)：M12
  • d(mm)：8.5
  • L(mm)：160
  • L1(mm)：55
  • L2(mm)：83
  • D(mm)：16
  • D1(mm)：16
  • 重量(g)：220
  • 使用荷重(kg)：1000
AK15002 ￥1,330
詳細・寸法情報／見積依頼
  • (*)右ねじ：
  • (*)左ねじ：*
  • サイズ（ワイヤー径）(mm)：3
  • ねじ径(mm)：M5
  • d(mm)：3.5
  • L(mm)：85
  • L1(mm)：25
  • L2(mm)：38
  • D(mm)：6.35
  • D1(mm)：7
  • 重量(g)：15
  • 使用荷重(kg)：150
AK15003 ￥1,630
詳細・寸法情報／見積依頼
  • (*)右ねじ：
  • (*)左ねじ：*
  • サイズ（ワイヤー径）(mm)：4
  • ねじ径(mm)：M6
  • d(mm)：4.5
  • L(mm)：92
  • L1(mm)：25
  • L2(mm)：45
  • D(mm)：7.5
  • D1(mm)：8
  • 重量(g)：20
  • 使用荷重(kg)：250
AK15004 ￥2,000
詳細・寸法情報／見積依頼
  • (*)右ねじ：
  • (*)左ねじ：*
  • サイズ（ワイヤー径）(mm)：5
  • ねじ径(mm)：M8
  • d(mm)：5.5
  • L(mm)：103
  • L1(mm)：30
  • L2(mm)：51
  • D(mm)：9
  • D1(mm)：11
  • 重量(g)：35
  • 使用荷重(kg)：400
AK15005 ￥2,470
詳細・寸法情報／見積依頼
  • (*)右ねじ：
  • (*)左ねじ：*
  • サイズ（ワイヤー径）(mm)：6
  • ねじ径(mm)：M10
  • d(mm)：6.5
  • L(mm)：130
  • L1(mm)：45
  • L2(mm)：64
  • D(mm)：12.5
  • D1(mm)：14
  • 重量(g)：85
  • 使用荷重(kg)：600
AK15006 ￥3,300
詳細・寸法情報／見積依頼
  • (*)右ねじ：
  • (*)左ねじ：*
  • サイズ（ワイヤー径）(mm)：8
  • ねじ径(mm)：M12
  • d(mm)：8.5
  • L(mm)：160
  • L1(mm)：55
  • L2(mm)：83
  • D(mm)：16
  • D1(mm)：16
  • 重量(g)：220
  • 使用荷重(kg)：1000
