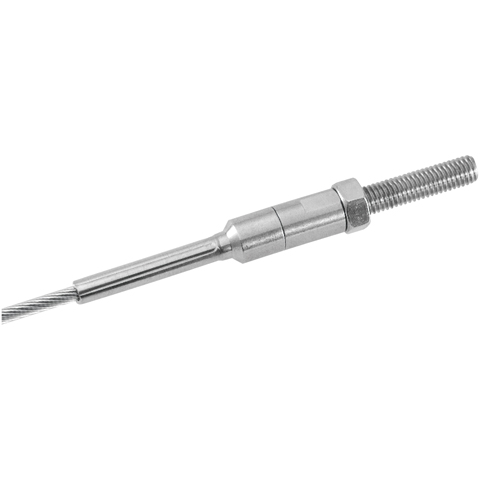

ターミナルナット(スイベル付)

※材質:SUS304+316

※常時回転する用途には使用しないでください。

※金具単品では使用できません。
当社にて金具にワイヤーかしめ(スウェージ加工)を行ってから出荷をいたします。
ご注文の際は当社までお問い合わせください。

●ターミナルナットにスイベル付が誕生しました。
スイベル(撚り戻し)機能があることで、ワイヤーが撚れることなくスムーズにワイヤーを緊張することができます。

●今までワイヤー・テンショナーでは右ねじと左ねじを両端で一緒に回す必要がありましたが、スイベル付によって、片側ずつしかも右ねじだけで緊張することが可能となり、現場での作業性が大幅に向上します。

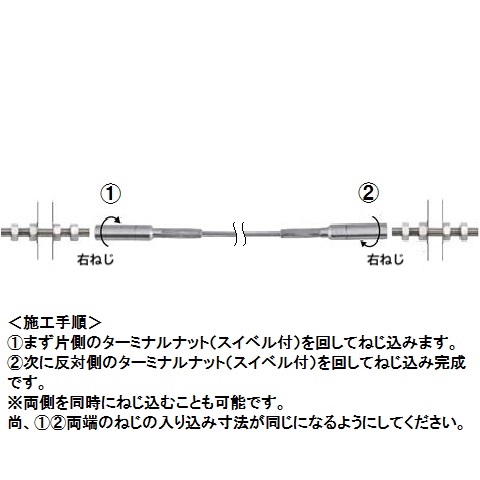

<施工手順> ⇒ 左の画像を拡大してください。
①まず片側のターミナルナット(スイベル付)を回してねじ込みます。
②次に反対側のターミナルナット(スイベル付)を回してねじ込み完成です。
※両側を同時にねじ込むことも可能です。
尚、①②両端のねじの入り込み寸法が同じになるようにしてください。

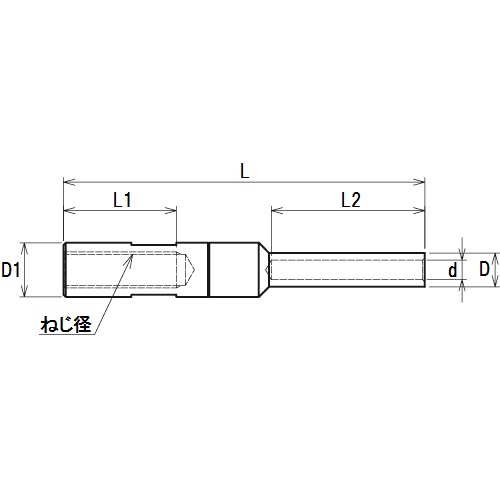

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK15332
製品図 AK15333
価格
(税抜)
サイズ(ワイヤー径)(mm) ねじ径(mm) d(mm) L(mm) L1(mm) L2(mm) D(mm) D1(mm) 重量(g) 使用荷重(kg)
¥1,300 3 M6 3.3 70 25 27.5 6.35 9 19 150
¥1,560 4 M8 4.3 80 25 34 7.5 12 36 250
AK15332 ¥1,300
詳細・寸法情報/見積依頼・CAD
  • サイズ(ワイヤー径)(mm):3
  • ねじ径(mm):M6
  • d(mm):3.3
  • L(mm):70
  • L1(mm):25
  • L2(mm):27.5
  • D(mm):6.35
  • D1(mm):9
  • 重量(g):19
  • 使用荷重(kg):150
AK15333 ¥1,560
詳細・寸法情報/見積依頼・CAD
  • サイズ(ワイヤー径)(mm):4
  • ねじ径(mm):M8
  • d(mm):4.3
  • L(mm):80
  • L1(mm):25
  • L2(mm):34
  • D(mm):7.5
  • D1(mm):12
  • 重量(g):36
  • 使用荷重(kg):250
