SP階段ターミナル <フラットバー支柱用>

セルフシリーズ[AT-S]
フラットバー支柱用

※材質:SCS14(SUS316相当)圧縮ばね、ばね調整金具:SUS304

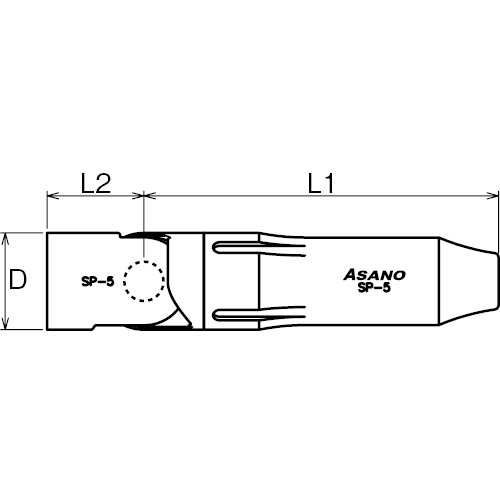

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
製品図 AK15625
製品図 AK15626
製品図 AK15627
価格
(税抜)
サイズ(ワイヤー径)(mm) L1(mm) L2(mm) D(mm) 重量(g)
¥2,720 3 65 19 17 86
¥3,160 4 72 20 19 115
¥3,680 5 77 21 21 150
AK15625 ¥2,720
詳細・寸法情報/見積依頼・CAD
  • サイズ(ワイヤー径)(mm):3
  • L1(mm):65
  • L2(mm):19
  • D(mm):17
  • 重量(g):86
AK15626 ¥3,160
詳細・寸法情報/見積依頼・CAD
  • サイズ(ワイヤー径)(mm):4
  • L1(mm):72
  • L2(mm):20
  • D(mm):19
  • 重量(g):115
AK15627 ¥3,680
詳細・寸法情報/見積依頼・CAD
  • サイズ(ワイヤー径)(mm):5
  • L1(mm):77
  • L2(mm):21
  • D(mm):21
  • 重量(g):150
