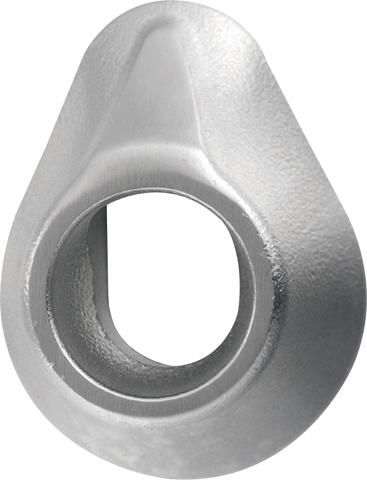

フラット座金

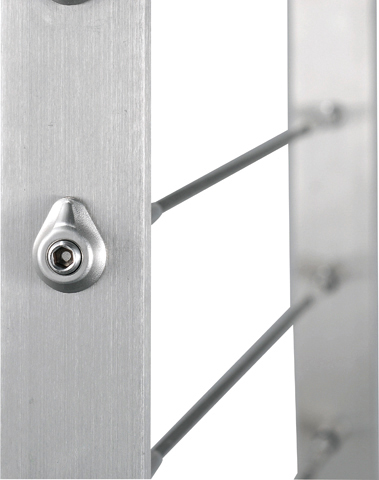

ワイヤーテンショナーAT-Fにおいて、

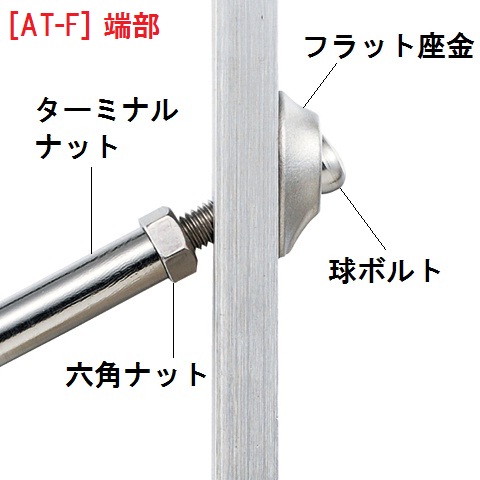

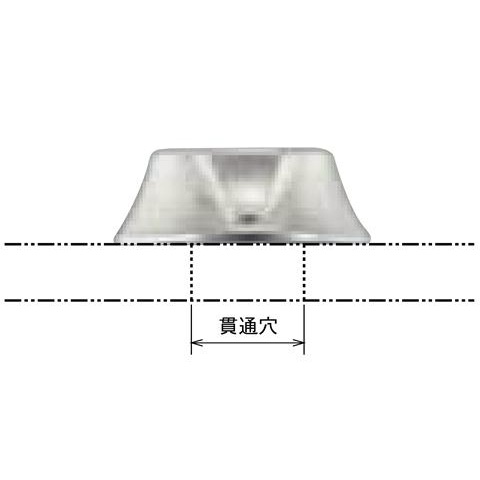

フラットバー支柱に穴をあけ、フラット座金+球ボルトを穴に通し、ターミナルナットを固定します。

※材質:SCS14(SUS316相当)

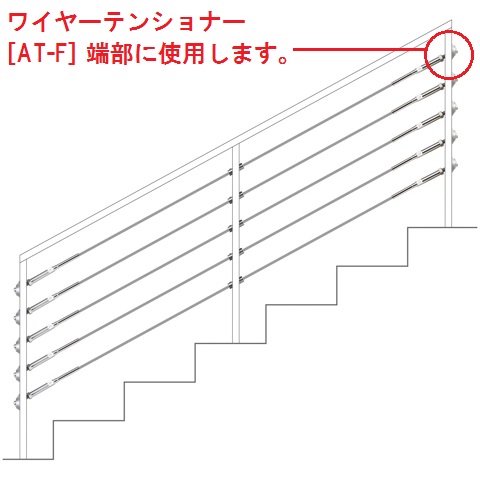

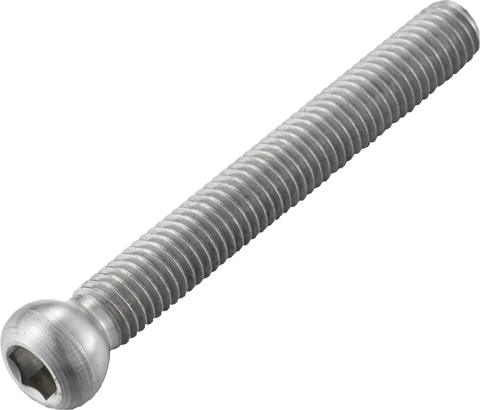

※球ボルトとセットで使用してください。階段など角度をつけて使う場合、角度に合わせた穴を開けてください。

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼
製品図
(PDF)
No.
AK40981
AK40982
AK40983
AK40984
AK40985
価格
(税抜)

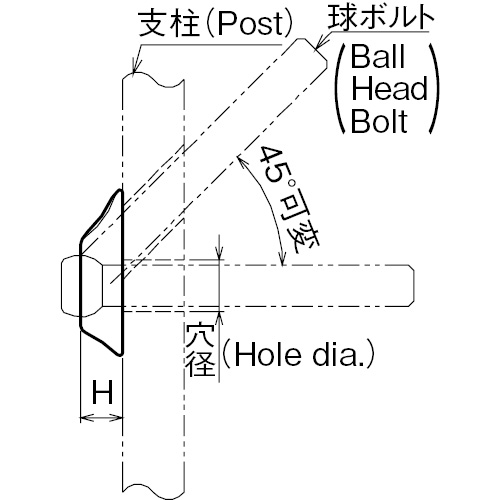

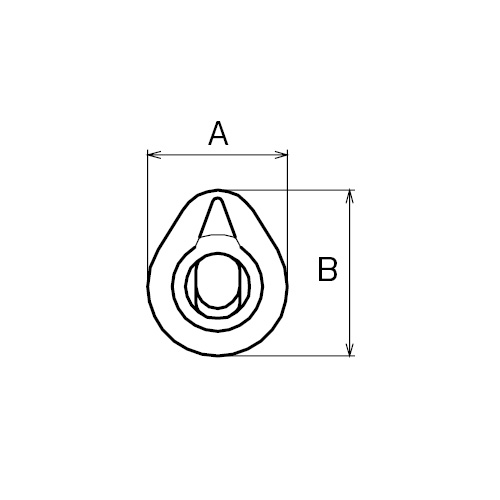

サイズ H(mm) A(mm) B(mm) 穴径(mm) 重量(g)
¥240 M5 6 19 22 6 6
¥330 M6 7 20 23 7 10
¥650 M8 8 27 32 9 16
¥840 M10 10 30 38 11 25
¥1,150 M12 12 32 41 13 34
AK40981 ¥240
詳細・寸法情報/見積依頼
  • サイズ:M5
  • H(mm):6
  • A(mm):19
  • B(mm):22
  • 穴径(mm):6
  • 重量(g):6
AK40982 ¥330
詳細・寸法情報/見積依頼
  • サイズ:M6
  • H(mm):7
  • A(mm):20
  • B(mm):23
  • 穴径(mm):7
  • 重量(g):10
AK40983 ¥650
詳細・寸法情報/見積依頼
  • サイズ:M8
  • H(mm):8
  • A(mm):27
  • B(mm):32
  • 穴径(mm):9
  • 重量(g):16
AK40984 ¥840
詳細・寸法情報/見積依頼
  • サイズ:M10
  • H(mm):10
  • A(mm):30
  • B(mm):38
  • 穴径(mm):11
  • 重量(g):25
AK40985 ¥1,150
詳細・寸法情報/見積依頼
  • サイズ:M12
  • H(mm):12
  • A(mm):32
  • B(mm):41
  • 穴径(mm):13
  • 重量(g):34
