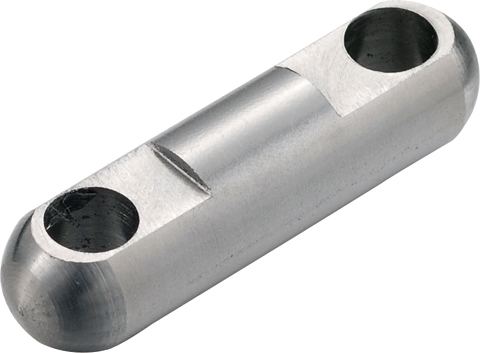

スルージョイント

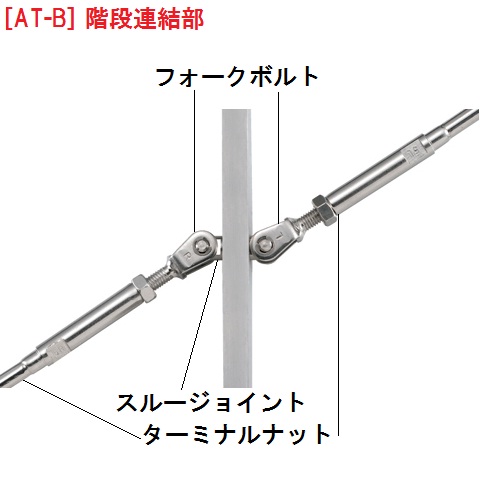

ワイヤー手摺の階段連結部で、スルージョイントを使用してターミナル金具を連結します。

※材質:SUS316

※L1寸法はご要望に合わせて製作可能です。

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼
製品図
(PDF)
No.
製品図 AK15526
製品図 AK15527
製品図 AK15528
製品図 AK15529
価格
(税抜)

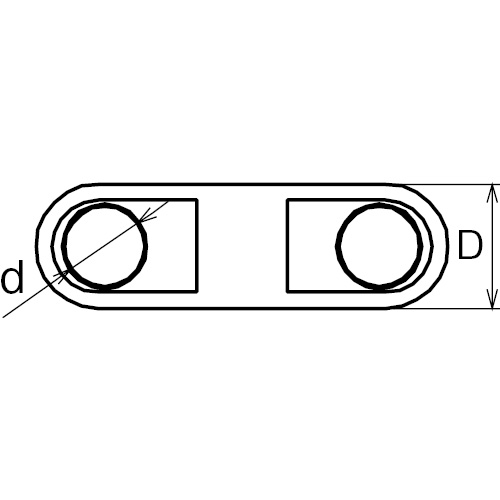

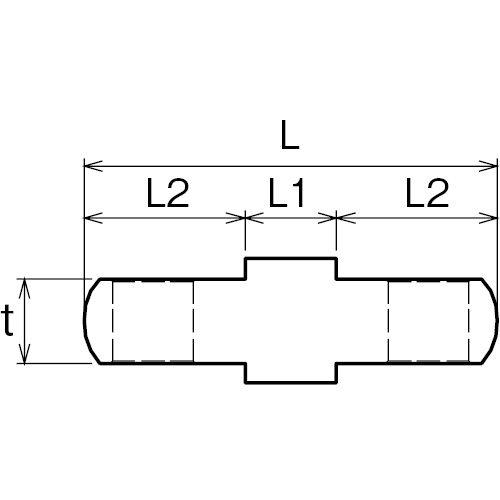

サイズ(ワイヤー径)(mm) d(mm) L(mm) L1(mm) L2(mm) D(mm) t(mm) 重量(g)
¥2,400 3 , 4 5.5 37 12 12.5 9.8 7.5 16
¥2,660 5 6.5 42 12 15 11 9 24
¥3,200 6 8.5 49 12 21 16 11 42
¥3,700 8 10.5 54 12 21 16 11 54
AK15526 ¥2,400
詳細・寸法情報/見積依頼
  • サイズ(ワイヤー径)(mm):3 , 4
  • d(mm):5.5
  • L(mm):37
  • L1(mm):12
  • L2(mm):12.5
  • D(mm):9.8
  • t(mm):7.5
  • 重量(g):16
AK15527 ¥2,660
詳細・寸法情報/見積依頼
  • サイズ(ワイヤー径)(mm):5
  • d(mm):6.5
  • L(mm):42
  • L1(mm):12
  • L2(mm):15
  • D(mm):11
  • t(mm):9
  • 重量(g):24
AK15528 ¥3,200
詳細・寸法情報/見積依頼
  • サイズ(ワイヤー径)(mm):6
  • d(mm):8.5
  • L(mm):49
  • L1(mm):12
  • L2(mm):21
  • D(mm):16
  • t(mm):11
  • 重量(g):42
AK15529 ¥3,700
詳細・寸法情報/見積依頼
  • サイズ(ワイヤー径)(mm):8
  • d(mm):10.5
  • L(mm):54
  • L1(mm):12
  • L2(mm):21
  • D(mm):16
  • t(mm):11
  • 重量(g):54
