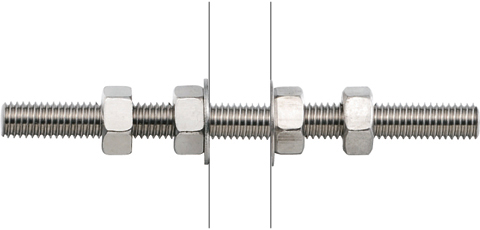

ターミナル接続金具 <ターミナルナット仕様> & <ターミナルナット(スイベル付)仕様)> [水平]連結部

ワイヤーをかしめた[ターミナルナット]、

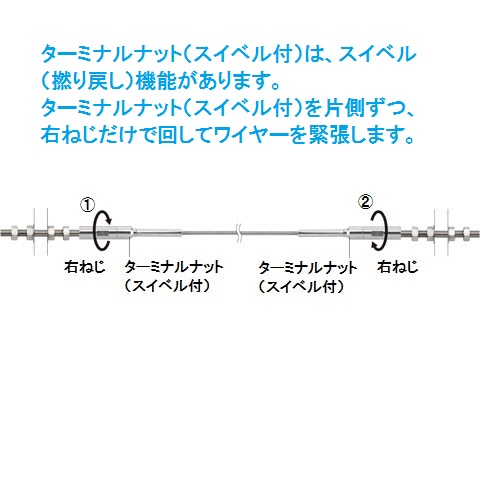

または[ターミナルナット(スイベル付)]を接続して、

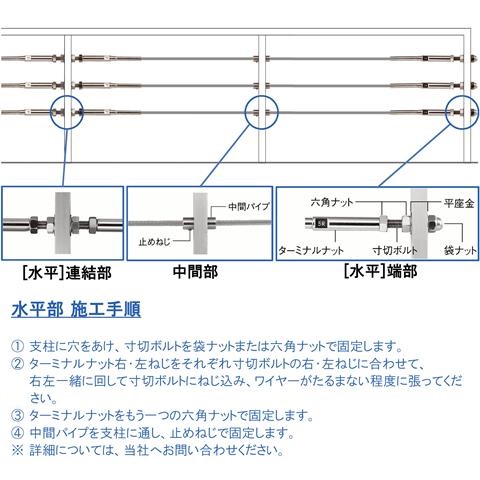

ワイヤーの水平連結展開が可能です。

※材質:SUS316 寸切ボルト・六角ナット・袋ナット・平座金:SUS304

お見積依頼する場合は「見積依頼」にチェックを入れ、「見積カートに入れる」ボタンをクリックしてください。(複数選択可)

見積
依頼
No. 価格
(税抜)
AK15405 ¥380
AK15406 ¥420
AK15407 ¥510
AK15408 ¥740
AK15409 ¥1,010
AK15405L ¥600
AK15406L ¥700
AK15407L ¥790
AK15408L ¥1,290
AK15409L ¥1,760
製品図 (*)右ねじ (*)左ねじ サイズ(ワイヤー径)(mm) ねじ径(mm)
*3M5
*4M6
*5M8
*6M10
*8M12
*3M5
*4M6
*5M8
*6M10
*8M12
