ターミナル接続金具 <ターミナルナット仕様> & <ターミナルナット(スイベル付)仕様)> [水平]端部

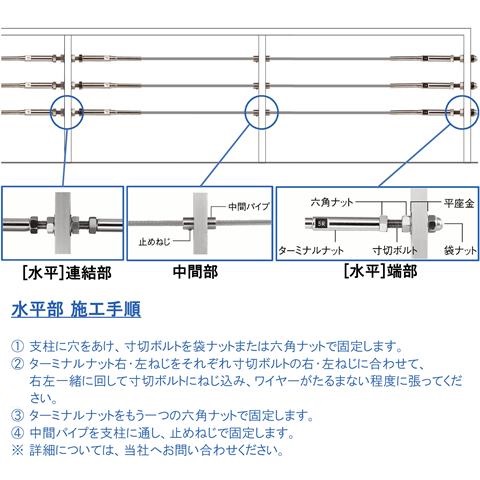

ワイヤーテンショナーの水平端部において
ワイヤーをかしめた[ターミナルナット]、

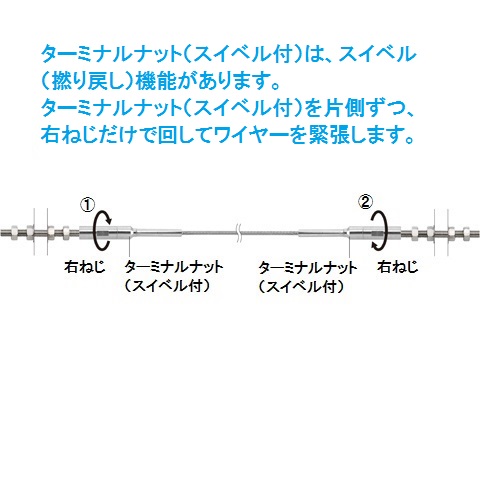

または[ターミナルナット(スイベル付)]を接続します。

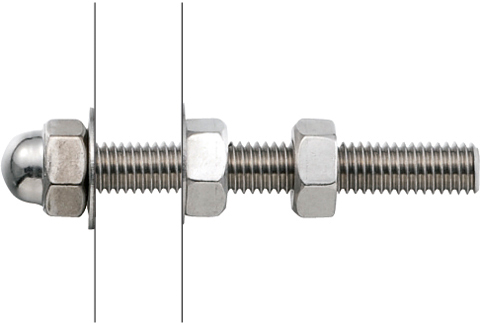

※材質:SUS316 寸切ボルト・六角ナット・袋ナット・平座金:SUS304

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
AK15400
AK15401
AK15402
AK15403
AK15404
AK15400L
AK15401L
AK15402L
AK15403L
AK15404L
価格
(税抜)
(*)右ねじ (*)左ねじ サイズ(ワイヤー径)(mm) ねじ径(mm)
¥400 * 3 M5
¥450 * 4 M6
¥550 * 5 M8
¥830 * 6 M10
¥1,130 * 8 M12
¥740 * 3 M5
¥880 * 4 M6
¥1,030 * 5 M8
¥1,690 * 6 M10
¥2,230 * 8 M12
AK15400 ¥400
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):3
  • ねじ径(mm):M5
AK15401 ¥450
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):4
  • ねじ径(mm):M6
AK15402 ¥550
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):5
  • ねじ径(mm):M8
AK15403 ¥830
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):6
  • ねじ径(mm):M10
AK15404 ¥1,130
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):8
  • ねじ径(mm):M12
AK15400L ¥740
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):3
  • ねじ径(mm):M5
AK15401L ¥880
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):4
  • ねじ径(mm):M6
AK15402L ¥1,030
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):5
  • ねじ径(mm):M8
AK15403L ¥1,690
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):6
  • ねじ径(mm):M10
AK15404L ¥2,230
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):8
  • ねじ径(mm):M12
